Набор M5Stack ByteSwitch U191 8 переключателей 9 RGB LED STM32G031

• 8 независимых бистабильных переключателей (DPDT)
• 9 RGB-диодов WS2812C для динамической индикации
• Микроконтроллер STM32G031G8U6 (ARM Cortex M0+, 64 МГц)
• Интерфейс I2C с адресом 0x46
• Поддержка каскадного соединения через Grove
• Низкое энергопотребление: 9,03 мА в standby
• Совместимость с M5Stack Core2, StickC, AtomS3
• Поддержка UIFlow и Arduino IDE

Описание продукта

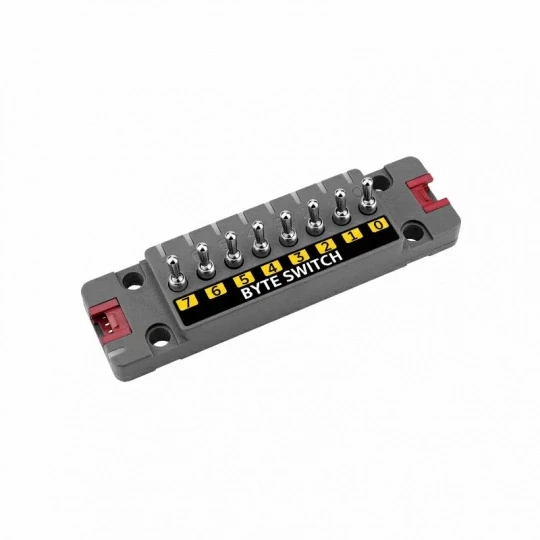

Unit ByteSwitch от M5Stack — это продвинутый модуль ввода, построенный на микроконтроллере STM32G031. На плате расположены 8 независимых бистабильных переключателей и 9 RGB-диодов WS2812C, которые могут динамически сигнализировать о состоянии каждого входа. Благодаря связи I2C и двум разъемам Grove (Port.A) возможно каскадное соединение нескольких модулей, что делает его идеальным решением для расширенных приложений с множеством входов. Предназначен для работы с контроллерами M5Stack, поддерживается UIFlow и Arduino IDE.

Основные характеристики

Модуль базируется на микроконтроллере STM32G031G8U6. Главные особенности ByteSwitch Unit:
- 8 двухпозиционных переключателей (DPDT): возможность прямого переключения состояния.
- 9 встроенных RGB-диодов WS2812C: динамическая сигнализация состояния каждого канала.
- Связь I2C с адресом 0x46: простая интеграция с микроконтроллерами.
- Поддержка каскадирования: возможность подключения нескольких единиц.
- Микроконтроллер STM32G031G8U6: 32-битное ядро ARM Cortex M0+ с тактовой частотой 64 МГц.
- Низкое энергопотребление: всего 9,03 мА в режиме standby.

Выводы и совместимость

Модуль ByteSwitch использует интерфейс Grove (4-контактный с шагом 2 мм), который предоставляет сигналы GND, 5V, SDA и SCL. Может быть подключен к портам PORT.A, PORT.B или PORT.C в контроллере CoreS3. ByteSwitch совместим с широким спектром разработческих модулей M5Stack, таких как Core2, StickC, AtomS3 и другие. Адрес I2C — 0x46, что позволяет легко идентифицировать и интегрировать модуль в более сложных проектах. На задней стороне модуля имеются четкие маркировки.

Программирование и интеграция

Unit ByteSwitch поддерживает популярные среды программирования: UIFlow 1.0, UIFlow 2.0 и Arduino IDE. В Arduino доступна библиотека с примерами использования. В UIFlow модуль появляется как готовый компонент, позволяющий быстро реализовать функции ввода и световые эффекты без написания кода с нуля. Для связи используется протокол I2C, а документация содержит детальное описание команд и регистров.

Технические характеристики

- Микроконтроллер: STM32G031G8U6, ARM Cortex M0+, 64 МГц.
- Переключатели: 8 независимых бистабильных переключателей (DPDT).
- Светодиоды: WS2812C-2020 (9 шт.).
- Интерфейс связи: I2C (адрес 0x46).
- Разъемы Grove: 2 x I2C (возможность каскадирования).
- Потребление тока (standby): 5 В при 9,03 мА.
- Диапазон рабочих температур: от 0°C до 40°C.
- Габариты: 88,0 x 24 x 19,6 мм.
- Масса: 22,5 г.

Комплект поставки

1x Unit ByteSwitch
1x Провод Grove (20 см)
