Драйвер двигателей Cytron Shield-MDD10, 10 А, 7-30 В, 2 канала

Двухканальный драйвер двигателей Cytron Shield-MDD10 предназначен для управления двигателями постоянного тока и шаговыми двигателями в проектах на базе Arduino. Модуль обеспечивает стабильную работу двигателей с напряжением питания от 7 до 30 В и максимальным током 10 А, что делает его универсальным решением для робототехники и автоматизации.

• Максимальный постоянный ток 10 А и импульсный 30 А
• Диапазон напряжения питания двигателей 7–30 В
• Совместимость с логикой 1,8 В, 3,3 В и 5 В
• Встроенный стабилизатор 5 В для питания Arduino
• Защита от перегрева, перегрузки и низкого напряжения
• Управление через PWM до 20 кГц или кнопки на плате

Мощное управление двигателями

Драйвер поддерживает постоянный ток до 10 А и импульсный ток до 30 А, что позволяет работать с мощными двигателями без риска перегрева. Напряжение питания двигателей регулируется в диапазоне 7–30 В, что покрывает потребности большинства стандартных DC-моторов. Быстрое время отклика компонентов обеспечивает точное выполнение команд движения.

Гибкость интеграции с Arduino

Модуль совместим с системами управления напряжением 1,8 В, 3,3 В и 5 В, поэтому легко интегрируется с популярными платами Arduino Uno и другими контроллерами. Благодаря форм-фактору Shield драйвер устанавливается непосредственно на плату Arduino, упрощая монтаж. Управление скоростью осуществляется через сигнал PWM с частотой до 20 кГц, что обеспечивает плавный ход двигателей.

Защита и удобство тестирования

Встроенные защиты от перегрева, перегрузки и низкого напряжения повышают надежность системы и защищают компоненты от повреждений. Наличие физических кнопок на плате позволяет тестировать двигатели без подключения к контроллеру, что удобно при настройке. Стабилизатор напряжения 5 В (500 мА) может питать саму плату Arduino, освобождая дополнительные порты.

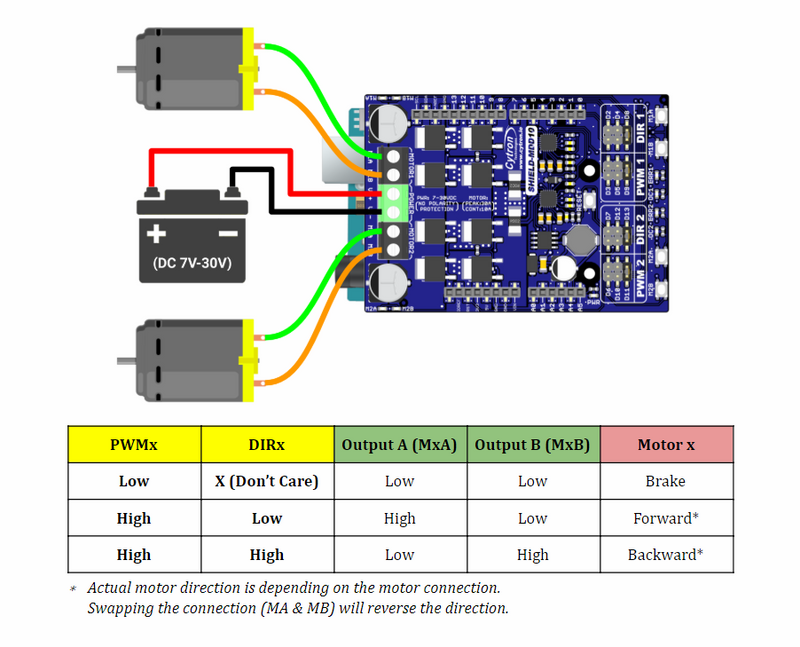

Удобное подключение и габариты

Для подключения питания и двигателей используются удобные винтовые клеммы, гарантирующие надежный контакт. Компактные размеры платы 82,8 × 59,18 мм позволяют разместить модуль в ограниченном пространстве корпуса робота. В репозитории GitHub доступна библиотека Arduino и инструкция для быстрого старта.
