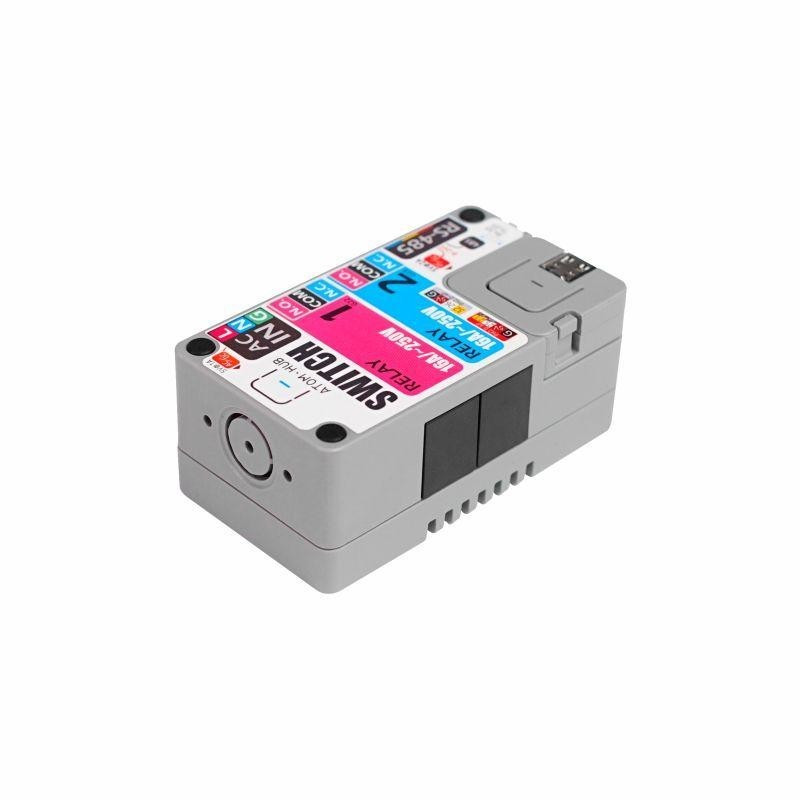

Набор M5Stack ATOM SWITCH K042 ATOM Lite + HUB AC/DC

• Два реле-канала с нагрузкой до 10 А (16 А временно)
• Встроенный блок питания AC/DC для модуля ATOM Lite
• Интерфейс RS485 с поддержкой протокола Modbus
• Дистанционное управление через WiFi и Bluetooth
• Монтаж на DIN-рейку для промышленных шкафов
• Защита от короткого замыкания и перегрева
• Программирование в средах Arduino, UiFlow, ESP-IDF

Общее описание

Разработочный набор M5Stack ATOM SWITCH (K042) объединяет модуль ATOM Lite с программируемым модулем переключателя AC/DC, что позволяет создавать системы автоматизации, контроллеры IoT и инсталляции для дистанционного управления электроприборами. Модуль ATOM SWITCH оснащен двумя реле-каналами, обслуживающими напряжение до 250 В AC и нагрузку 10 А (16 А временно), а встроенный блок питания AC/DC подает напряжение 5 В / 1 А непосредственно на модуль ATOM Lite.

Модуль ATOM Lite как управляющее устройство

Модуль ATOM SWITCH взаимодействует с платформами серии M5ATOM: ATOM Lite и ATOM Matrix, позволяя создавать дистанционно управляемые переключатели, контроллеры автоматизации и распределенные системы на основе связи WiFi или RS485. Схема оснащена интерфейсом RS485 с преобразователем уровней SP485EE и поддержкой протокола Modbus, что обеспечивает интеграцию с промышленными устройствами и объединение многих модулей в одну шину.

Интерфейс RS485 может одновременно питать модуль ATOM напряжением в диапазоне от 9 В до 24 В DC. Защиты от короткого замыкания и перегрева повышают безопасность работы при управлении нагрузками, а корпус, адаптированный для монтажа на DIN-рейку, упрощает установку в шкафах управления.

Платформа ATOM Lite использует микроконтроллер ESP32-PICO с двухъядерным процессором и связью WiFi и Bluetooth. На плате расположены программируемая кнопка, RGB-диод WS2812B, инфракрасный передатчик, разъем USB Type-C, интерфейс Grove и выведенные пины GPIO. Модуль можно программировать в средах Arduino, UiFlow и ESP-IDF. На сайте производителя доступна полная документация набора.

Характеристики ATOM Lite

- Микроконтроллер: ESP32-PICO, двухъядерный процессор до 240 МГц
- Связь WiFi и Bluetooth
- Память Flash: 4 МБ
- Интерфейс USB Type-C
- Интерфейс Grove (I2C / GPIO / UART)
- Выведенные пины GPIO
- Программируемый RGB-диод WS2812B
- Программируемая кнопка
- Инфракрасный передатчик
- Антенна 2,4 ГГц
- Поддерживаемые среды: Arduino, UiFlow, ESP-IDF
- Питание: 5 В / 500 мА
- Рабочая температура: от 0°C до 40°C
- Размеры: 24 × 24 × 10 мм
- Масса: 12 г

Характеристики ATOM SWITCH

- Два реле-канала
- Параметры реле: 250 В AC / 10 А (16 А временно)
- Встроенный блок питания AC/DC 250 В AC / 5 В DC 1 А
- Питание через RS485: 9 ~ 24 В DC
- Интерфейс RS485 с чипом SP485EE
- Поддержка протокола Modbus
- Интерфейс HY2.0 Grove
- Защита от короткого замыкания и перегрева
- Дистанционное управление через WiFi и RS485
- Корпус из пластика PC
- Размеры: 72 × 40 × 30 мм
- Масса: 134 г

Комплектация

- Модуль ATOM SWITCH
- Модуль ATOM Lite
- Двусторонняя лента
- Держатель для монтажа на DIN-рейку
- Разъем HT3.96 4-pin
- 3 × разъем HT3.96 3-pin
- 2 × винт M4 × 10 мм
- Винт M2 × 20 мм
- Ключ шестигранный M4
- Ключ шестигранный M2
