волоконно -оптичний кабель 72f 6t12f g652d для використання в мікроканізації

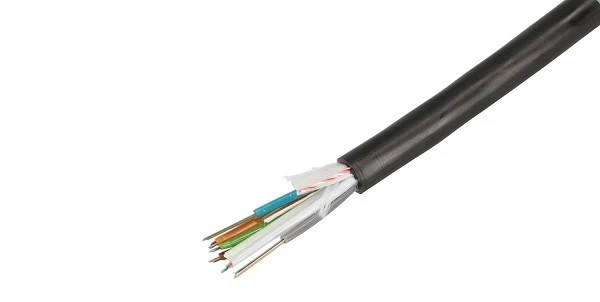

Оптичний кабель ExtraLink - це волоконно -оптичний кабель, присвячений мікроканізації. Його конструкція містить 72 G.652D волокна, укладені в пухкі трубки, обгортаючи центрально розміщений FRP -стрижня як арматуру. Захист забезпечується зовнішнім покриттям, виготовленим з HDPE.

специфікація

Програми

Номер бою:

72 (скляне волокно - скляне волокно)

Кількість волокон для кожної трубки:

12 (скляне волокно - скляне волокно)

Кількість труб:

6 (pbtp)

Витривалість центрального елемента:

2,3 ± 0,1 мм (FRP -стрижня)

Молога бар'єр:

над стрижнем FRP (WS пряжа - пряжа набряклості у воді)

Загорнутим ядром:

над серцевиною SZ (стрічка WS - набрякла стрічка у воді)

Зовнішнє покриття:

номінально 1,5 мм (HDPE - чорний)

Кількість RIPCORDS:

2 (поліестер)

Діаметр кабелю:

10,0 ± 0,5 мм

Кабельна маса:

80 ± 10 кг/км

міцність на розширення:

1500 N (IEC 60794-2-E1)

Сила кракціонування:

1000 N (IEC 60794-1-2-E3)

Сила впливу:

10 Н.М (IEC 60794-1-2-E4)

скручування:

± 360 ° (IEC 60794-1-2-E7)

kink:

10 x d (IEC 60794-1-2-E10)

Мінімальний радіус згинання:

20 x d (IEC 60794-1-2-E11)

Тест на проникнення води:

1 м водного полюса, 3 м зразка, 24 години (IEC 60794-1-2-F5)

Встановлення:

-30 ° C до 70 ° C (IEC 60794-1-22-F1)

Дія:

зберігання:

Тип волокна:

ITU-T G.652d

придушення:

для 1310 нм становить: ≤ 0,36 дБ/км Для 1550 нм становить: ≤ 0,23 дБ/км

Хроматична дисперсія:

для 1285-1330 нм становить: ≤ 3,5 к.с./нм. Км Для 1550 нм становить: ≤ 18,0 к.с./нм. Км

Довжина кабелю:

для λcc є: ≤ 1260 нм

довжина хвилі нульової дисперсії:

1300 - 1324 нм

Нульовий нахил дисперсії:

≤ 0,092 ps/nm2 x km

Дисперсія поляризації моди:

для волокна становить: ≤ 0,10 к.с./км Для значення проектування посилань становить: ≤ 0,08 PS/KM

Згинання придушення:

1 поворот - φ 32 мм для 1550 нм становить: ≤ 0,05 дБ 100 поворотів - φ 50 мм для 1310 нм або 1550 нм: ≤ 0,05 дБ 100 поворотів - φ 60 мм для 1625 нм становить: ≤ 0,05 дБ

Рівень стресу доказів:

1,0% (100 кпсі)

Діаметр модуля:

для 1310 нм становить: 9,2 ± 0,4 мкм Для 1550 нм становить: 10,4 ± 0,5 мкм

Помилка концентрації Modux:

≤ 0,5 мкм

Діаметр плаща:

125 ± 0,7 мкм

Еліптика пальто:

≤ 0,7%

Помилка концентрації покриття:

≤ 12 мкм

Діаметр головного покриття:

245 ± 5 мкм

Матеріали з основним покриттям (не забарвлені):

Ультрафіолетове вилікуване Акрилат

Радіус волокна:

≥ 4 м
