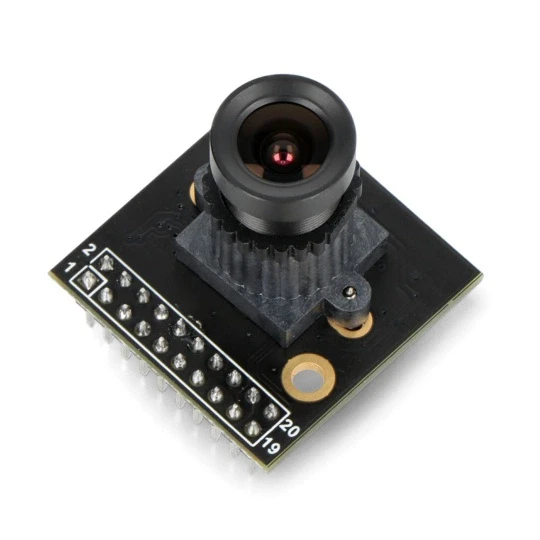

Веб камери ArduCam OV5642 5MPx з об'єктивом HQ M12x0.5

• Матриця OV5642 CMOS 5 МП
• Роздільна здатність до 2592 x 1944 пікселів
• Швидкість передачі до 120 к/с у низькій роздільній здатності
• Об'єктив M12x0.5 1/4'' у комплекті
• Живлення 3,3 В, паралельний інтерфейс
• Підтримка форматів YUV, RGB, RAW

Опис товару

Модуль камери з матрицею OV5642 роздільною здатністю 5 МП та розміром 1/4'' з виходом у форматі JPEG. Швидкість передачі даних у повній роздільній здатності 2592 x 1944 пікселів становить 15 к/с. Оснащений об'єктивом M12x0.5 1/4''. Пристрій працює від напруги 3,3 В, зв'язок здійснюється через паралельний інтерфейс.

Технічні характеристики

Напруга живлення: 3,3 В
Матриця OV5642, CMOS, 5 МП, 1/4''
Вбудований регулятор напруги LDO
Роздільна здатність: максимальна 2592 x 1944 пікселів (5 МП)
Розмір пікселя: 1,4 x 1,4 мкм
Поле зору: 3673,6 x 2738,4 мкм
Швидкість (кадрів за секунду):
5 МП (2592 x 1944): 15 к/с
1080p (1920 x 1080): 30 к/с
720p (1280 x 720): 60 к/с
VGA (640 x 480): 60 к/с
QVGA (320 x 240): 120 к/с
Формати виходу:
YUV(422/420) / YCbCr422,
RGB565/555/444,
CCIR656,
стиснуті дані 8-бітні
8 / 10 біт RAW RGB Data
Об'єктив 1/4'' зі з'єднанням M12x0.5.
Пристрій має об'єктив розміром 1/4'' зі з'єднанням M12x0.5.

Виводи

Пристрій має вмонтоване 20-контактне з'єднання з кроком 2,54 мм.
1. VCC: Напруга живлення 3,3 В.
2. GND: Земля схеми.
3. SCL: Лінія тактового сигналу інтерфейсу Two-Wire.
4. SDATA: Лінія даних інтерфейсу Two-Wire.
5. VSYNC: Вертикальна синхронізація.
6. HREF: Горизонтальна синхронізація.
7. PCLK: Вихід тактового сигналу матриці сенсора.
8. XCLK: Вхід системного тактового сигналу.
9. DOUT9: Вихід відеоданих - біт 9 (MSB).
10. DOUT8: Вихід відеоданих - біт 8.
11. DOUT7: Вихід відеоданих - біт 7.
12. DOUT6: Вихід відеоданих - біт 6.
13. DOUT5: Вихід відеоданих - біт 5.
14. DOUT4: Вихід відеоданих - біт 4.
15. DOUT3: Вихід відеоданих - біт 3.
16. DOUT2: Вихід відеоданих - біт 2 (LSB).
17. PWDN: Вимкнення схеми активується високим станом.
18. RSV: Залишити непідключеним.
19. DOUT1: Вихід відеоданих - біт 1 (у 10-бітному режимі).
20. DOUT0: Вихід відеоданих - біт 0 (у 10-бітному режимі).
