Веб камери ArduCam Mini OV5642 5MPx SPI модуль для Arduino та Raspberry Pi

• Роздільна здатність 5 МП (2592x1944 пікселів)
• Частота до 120 кадрів/с у форматі QVGA
• Інтерфейси SPI та I2C для гнучкого підключення
• Сумісність з Arduino, STM32 та Raspberry Pi
• Підтримка стиснення JPEG та режимів багаторазового захоплення
• Робоча напруга 3,3 В та 5 В
• Кут огляду 24° та об'єктив 1/4''

Загальний опис

Модуль камери ArduCam Mini OV5642 з роздільною здатністю 5 МП (2592x1944 пікселів) та частотою до 120 кадрів/с. Призначений для розширення можливостей мікроконтролерів Arduino, STM32 та мінікомп'ютерів Raspberry Pi, додаючи функціонал для створення фото та відеозапису. Пристрій працює від напруги 3,3 В та 5 В, використовує інтерфейс SPI, має кут огляду 24° (нелінійний) та об'єктив розміром 1/4''.

Режими роботи

Single Capture Mode (одиночний захоплення) — стандартний режим, де камера захоплює один кадр у буфер після команди SPI та встановлює прапорець завершення.
Multiple Capture Mode (багаторазовий захоплення) — користувач вказує кількість кадрів для захоплення, обмежену ємністю буфера.
JPEG Compression (стиснення JPG) — вивід стиснутих даних JPG з вищою роздільною здатністю порівняно з RGB.
Normal Read and Burst Read Operation — безперервна передача кадрів через SPI після команди читання.
Rewind Read Operation — дозволяє багаторазово читати ті самі дані з буфера.
Low Power Mode (низьке енергоспоживання) — вимикає сенсор та перетворювач для економії енергії.
Image Sensor Control (керування сенсором) — зміна налаштувань: баланс білого, яскравість, контраст та насиченість.

Сумісність та документація

Продукт сумісний з Arduino. Виробник надав посібник користувача та бібліотеку для Arduino, доступні на GitHub.

Технічна специфікація

Робоча напруга: 3,3 В / 5 В.
Максимальна роздільна здатність: 2592x1944 пікселів (5 МП).
Частота кадрів: до 120 FPS (QVGA 320x240), до 60 FPS (VGA 640x480 та 720p 1280x720), до 30 FPS (1080p 1920x1080), до 15 FPS (5 МП 2592x1944).
Розмір об'єктива: 1/4''. Кріплення: CS-mount / M12.
Розмір пікселя: 1,4 x 1,4 мкм. Поле зору: 3673,6 x 2738,4 мкм.
Кут огляду: 24° (нелінійний).
Формати виводу: YUV 422/420, YCbCr 422, RGB565/555/444, CCIR656, стиснений JPG.

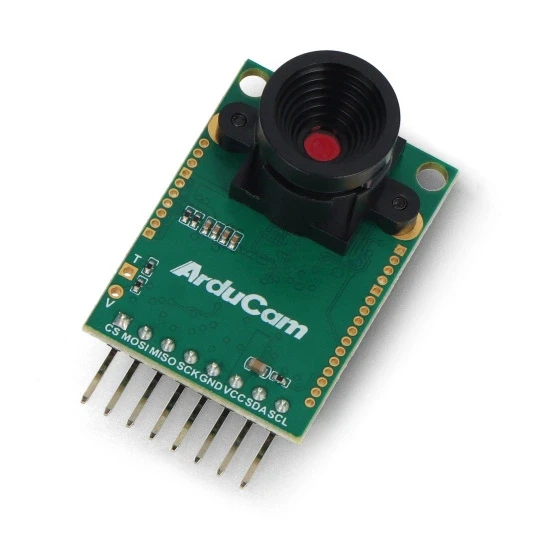

Підключення

Пристрій має вмонтований 8-контактний роз'єм з кроком 2,54 мм.
1. CS — вибір пристрою на шині SPI (активний низький рівень).
2. MOSI — лінія даних виходу SPI.
3. MISO — лінія даних входу SPI.
4. SCK — лінія тактового сигналу SPI.
5. GND — земля.
6. VCC — живлення 3,3–5 В.
7. SDA — лінія даних I2C.
8. SCL — лінія тактового сигналу I2C.
