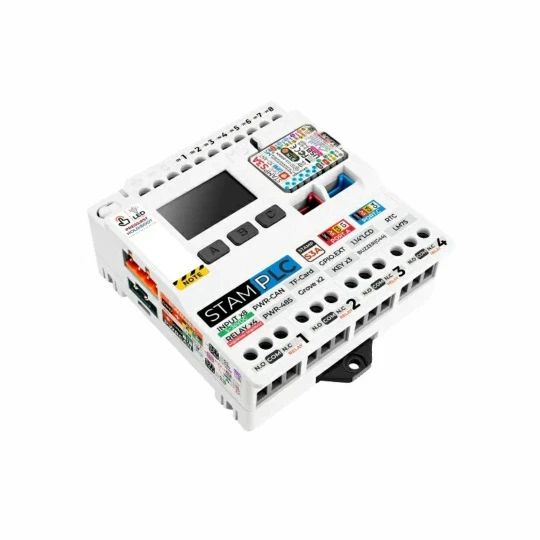

Програмований контролер M5Stack M5Stamp PLC (K141) з модулем StampS3

M5Stack M5Stamp PLC (K141) — це промисловий IoT-контролер на базі модуля StampS3, призначений для автоматизації та моніторингу. Пристрій поєднує потужність ESP32-S3 з надійними вхідними та вихідними інтерфейсами для складних систем керування.

• 8 оптично ізольованих цифрових входів (5-36 В DC)
• 4 реле-виходи: 5 А при 250 В AC / 5 А при 28 В DC
• Інтерфейси PWR-CAN та PWR-485 для промислових мереж
• Модуль StampS3 на базі ESP32-S3FN8 з Wi-Fi 2,4 ГГц
• Кріплення на DIN-рейку та живлення 6-36 В DC
• Дисплей 1,14" (135x240 px) та слот Micro SD

Інтеграція в промислові мережі

Контролер оснащений портами PWR-CAN та PWR-485, що дозволяє легко вбудовувати його в існуючі промислові комунікаційні мережі. Це забезпечує централізоване керування та моніторинг обладнання в реальному часі. Завдяки цим інтерфейсам пристрій стає частиною розподілених систем автоматизації без необхідності складних адаптерів.

Надійні цифрові входи та виходи

Пристрій має 8 оптично ізольованих цифрових входів з діапазоном напруги від 5 В до 36 В DC, що захищає логіку від перешкод. Для керування навантаженнями передбачено 4 реле-виходи, які працюють з навантаженнями до 5 А при 250 В AC або 5 А при 28 В DC. Така конфігурація дозволяє безпечно керувати промисловими виконавчими механізмами та датчиками.

Гнучке живлення та монтаж

Широкий діапазон живлення від 6 В до 36 В DC робить контролер сумісним з різними джерелами живлення в промислових шафах. Зручне кріплення на DIN-рейку спрощує монтаж у щитах керування та електротехнічних боксах. Компактні розміри 72 × 80 × 33.4 мм дозволяють економити простір у щільно заповнених панелях.

Локальна візуалізація та зберігання даних

Вбудований кольоровий дисплей 1,14 дюйма (135 x 240 px) дозволяє відображати статус системи та дані датчиків без підключення до ПК. Слот для карти Micro SD використовується для локального зберігання логів та оновлення програмного забезпечення. Вбудований динамік (buzzer) надає звукові сповіщення про помилки або важливі події.

Вбудовані сенсори та розширення

Контролер містить датчик температури LM75, датчик напруги/струму INA226 та модуль RTC RX8130CE для точного відліку часу. Порти GPIO.EXT та 2 порти Grove дозволяють швидко підключати додаткові датчики та модулі M5Stack. Це робить пристрій універсальним рішенням для прототипування та фінальних промислових застосувань.

M5Stamp PLC підходить для інженерів та інтеграторів, які потребують компактний, але потужний контролер для автоматизації виробництва, моніторингу енергії та розумних будівель.
