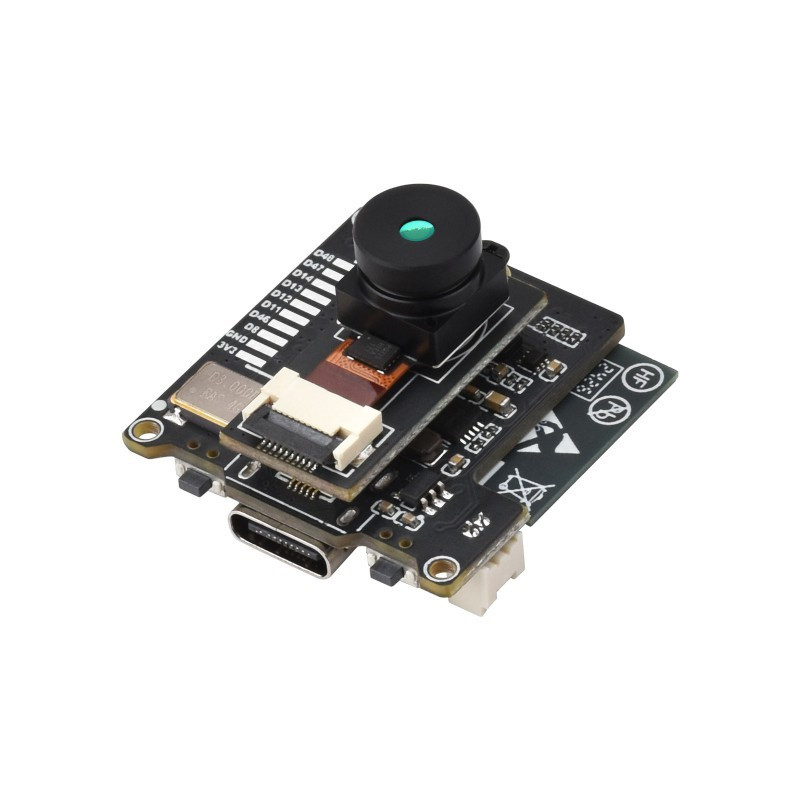

Модуль камери Waveshare Thermal-90 з ESP32-S3, 80×62, FOV 90°, USB-C

Модуль камери Waveshare Thermal-90 — це тепловізійний пристрій на базі мікроконтролера ESP32-S3-WROOM-1, призначений для бездротового відображення температури в реальному часі. Завдяки ширшому куту огляду 90° та компактним розмірам 29 × 29 мм, він ідеально підходить для вбудованих систем, де важлива точність вимірювань та простота інтеграції.

• Тепловізійна матриця 80 × 62 пікселі з гібридною технологією
• Широкий кут огляду (FOV) 90° для ширшого спостереження
• Мікроконтролер ESP32-S3-WROOM-1 з підтримкою Wi-Fi та Bluetooth
• Живлення через USB Type-C або акумулятор 3,7 В (MX1.25)
• Компактні розміри модуля 29 × 29 мм для вбудованих систем
• Підтримка ESP-IDF та налаштування через додаток Android

Тепловізійне зображення в реальному часі

Модуль використовує гібридну технологію матриці (мікроболметр + термопара) з роздільною здатністю 80 × 62 пікселі. Це дозволяє конвертувати інфрачервоне випромінювання на дані про температуру та генерувати тепловізійне зображення. Широкий кут огляду (FOV) 90° забезпечує ширший діапазон спостереження, що корисно для виявлення присутності або аналізу розподілу температур.

Бездротова передача даних

Пристрій оснащений модулем Wi-Fi 2.4 GHz (802.11 b/g/n) та Bluetooth 5 (LE). Це дозволяє передавати зображення на комп'ютер через TCP або AP/STA, а також налаштовувати параметри (ім'я, IP) через додаток для Android. Важливо, що додаток призначений лише для налаштувань, перегляд зображення здійснюється через ПК.

Гнучке живлення та інтерфейси

Модуль має порт USB Type-C для живлення та передачі даних, а також роз'єм для літій-іонного акумулятора 3,7 В (MX1.25) з вбудованим контролером заряду. Наявність 20 виводів, включаючи 14 GPIO, I2C та UART, дозволяє розширювати функціонал системи. Індикатор RGB LED допомагає візуально контролювати стан пристрою.

Технічна база ESP32-S3

В основі модуля лежить мікроконтролер ESP32-S3-WROOM-1 з двома ядрами Xtensa LX7 та тактовою частотою 240 МГц. Він має 512 КБ SRAM, 384 КБ ROM, 8 МБ PSRAM та 16 МБ Flash пам'яті. Така потужність забезпечує стабільну роботу з тепловими даними та підтримку ESP-IDF для розробки програмного забезпечення.

Комплектація

У комплект поставки входять: модуль камери Thermal-90, кабель USB Type-A – USB Type-C (~1 м) та набір монтажних гвинтів. Це дозволяє одразу приступити до тестування та інтеграції модуля у ваш проєкт.
