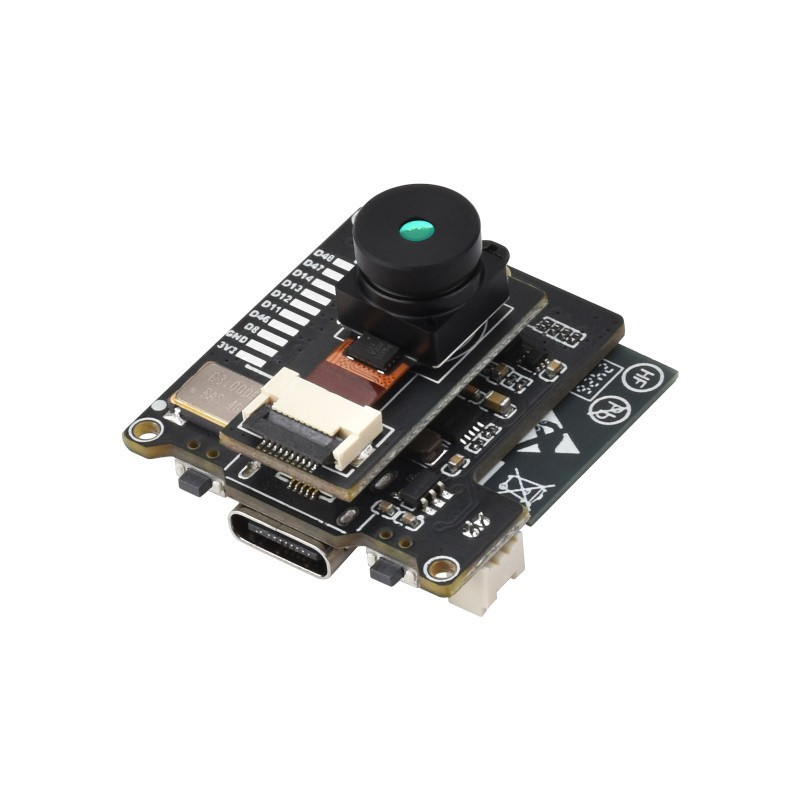

Веб камери Waveshare Thermal-90 ESP32-S3 80×62 FOV 90° USB-C

• Матриця 80×62 з гібридною технологією мікроболометра та термопари
• Широкий кут огляду 90° для розширеного спостереження
• Мікроконтролер ESP32-S3-WROOM-1 з WiFi та Bluetooth 5
• Порт USB Type-C та роз’єм для акумулятора 3,7 В
• Компактний розмір 29×29 мм для вбудованих систем
• Підтримка ESP-IDF та Android-додатку для налаштування

Опис

Модуль тепловізійної камери з матрицею IR 80×62 на базі мікроконтролера ESP32-S3-WROOM-1, призначений для бездротового відображення тепла в реальному часі. Широкий кут огляду 90° забезпечує ширший діапазон спостереження в таких застосуваннях, як теплові вимірювання, виявлення присутності або моніторинг розподілу температури. Завдяки поєднанню технологій мікроболометрів та термопарних пікселів можлива конвертація розподілу інфрачервоного випромінювання в температурні дані та генерація теплового зображення. Модуль оснащений портом USB Type-C, вбудованими модулями WiFi та Bluetooth, роз’ємом для літієвого акумулятора 3,7 В та інтерфейсом GPIO для подальшого розширення. Компактна конструкція 29 × 29 мм спрощує інтеграцію у вбудовані системи. Підтримується ESP-IDF та додаток конфігурації Bluetooth (тільки для налаштувань, без перегляду зображення).

Характеристики

- Теплова матриця 80 × 62 пікселі, гібридна технологія (мікроболометр + термопара)
- Кут огляду (FOV): 90° (ширококутна версія)
- Мікроконтролер ESP32-S3-WROOM-1 (2 ядра Xtensa LX7, 240 МГц)
- 512 КБ SRAM, 384 КБ ROM, 8 МБ PSRAM, 16 МБ Flash
- Підтримка WiFi 2.4 ГГц (802.11 b/g/n) та Bluetooth 5 (LE)
- Порт USB Type-C
- RGB LED індикатор стану
- Роз’єм для акумулятора Li-ion 3,7 В (MX1.25) зі схемою зарядки/розрядки
- 20 виводів (включаючи 14 GPIO, I2C, UART)
- Підтримка ESP-IDF та перегляд через ПК (режим TCP або AP/STA)
- Android-додаток для налаштування параметрів (ім’я, IP тощо)
- Розміри модуля: 29 × 29 мм (основна плата: 26 × 26 мм)

Комплект поставки

- Модуль камери Thermal-90 ESP32 ×1
- Кабель USB Type-A – USB Type-C (~1 м) ×1
- Комплект кріпильних гвинтів ×1
