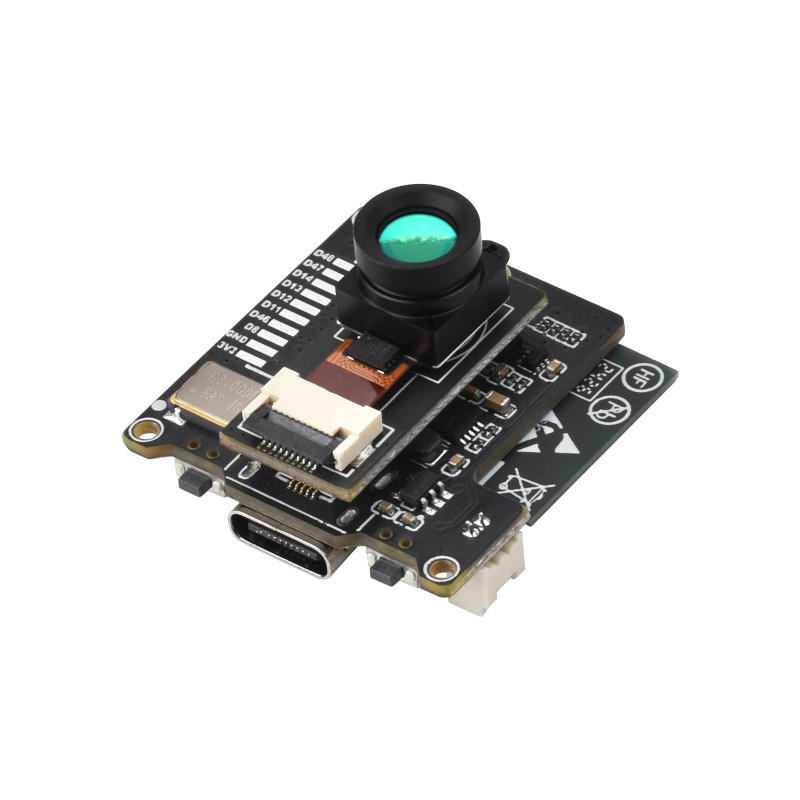

Веб камери Waveshare Thermal-45 ESP32-S3 80x62 FOV 45°

• Матриця MI0802 80×62 пікселі з гібридною технологією
• Мікроконтролер ESP32-S3-WROOM-1 з WiFi та Bluetooth 5
• Кут огляду 45° для підвищеної точності детекції
• Порт USB Type-C та роз'єм для акумулятора Li-ion
• Підтримка ESP-IDF та режимів TCP/AP/STA
• Компактний розмір 29 × 29 мм для вбудованих систем

Опис

Бездротовий модуль тепловізійної камери на базі мікроконтролера ESP32-S3-WROOM-1 з IR-матрицею 80×62 пікселі (модель MI0802), що використовує гібридну технологію мікроболометрів та термопарних пікселів. Реєструє розподіл інфрачервоного випромінювання в полі зору, перераховує дані на температуру поверхні об'єктів і генерує теплове зображення. Компактна конструкція 29 × 29 мм з портом USB Type-C, антеною WiFi/Bluetooth, роз'ємом для акумулятора Li-ion 3,7 В та виводами GPIO дозволяє інтеграцію у вбудовані системи. Підтримка ESP-IDF та режимів зв'язку TCP/AP/STA забезпечує широкі можливості перегляду та налаштування. Додаток Bluetooth дозволяє змінювати параметри, такі як назва пристрою та IP-адреса. Версія з кутом огляду 45° призначена для застосувань, що вимагають більшої точності детекції в вужчому діапазоні.

Характеристики

- Теплова матриця Meridian Innovation MI0802 (80 × 62 пікселі, мікроболометр + термопара)
- Кут огляду (FOV): 45° (базова версія)
- Мікроконтролер ESP32-S3-WROOM-1 (2 ядра Xtensa LX7, 240 МГц)
- 512 КБ SRAM, 384 КБ ROM, 8 МБ PSRAM, 16 МБ Flash
- Підтримка WiFi 2.4 ГГц (802.11 b/g/n) та Bluetooth 5 (LE)
- Порт USB Type-C
- RGB LED індикатор стану
- Роз'єм для акумулятора Li-ion 3,7 В (MX1.25) зі схемою заряджання/розряджання
- 20 виводів (включно з 14 GPIO, I2C, UART)
- Підтримка через ESP-IDF
- Перегляд зображення через WiFi (TCP/AP/STA), сумісність з Windows
- Android-додаток для налаштування параметрів
- Розміри модуля: 29 × 29 мм (основна плата: 26 × 26 мм)

Комплект поставки

- Модуль камери Thermal-45 ESP32 ×1
- Кабель USB Type-A – USB Type-C (~1 м) ×1
- Комплект монтажних гвинтів ×1
