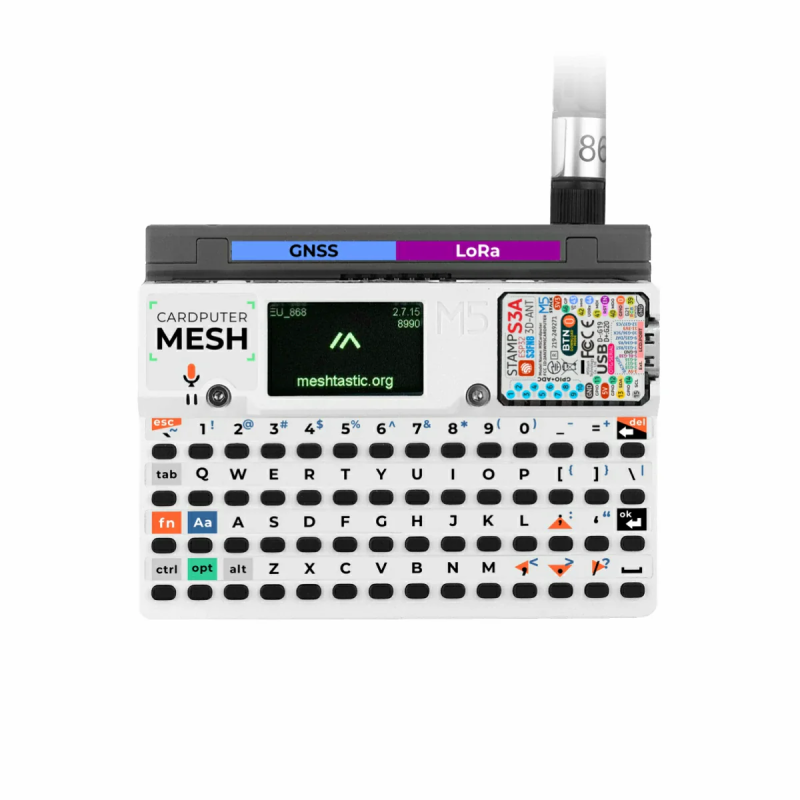

Комп'ютерний модуль M5Stack Cardputer Mesh Kit з LoRa та GNSS (K152)

M5Stack Cardputer Mesh Kit (K152) — це компактний мінікомп'ютер на базі платформи Cardputer-Adv, розширений модулем LoRa Mesh та позиціонуванням GNSS. Пристрій поєднує потужний процесор ESP32-S3, вбудовану клавіатуру та екран, що робить його ідеальним рішенням для створення автономних вузлів зв'язку та IoT-проектів.

• Процесор ESP32-S3FN8 з двома ядрами Xtensa LX7 до 240 МГц
• Модуль LoRa SX1262 (868 ~ 923 МГц) та приймач GNSS у комплекті
• Вбудована клавіатура на 56 клавіш та 1,14" LCD-екран
• Попередньо встановлене ПЗ Meshtastic для швидкого старту
• Автономність від акумулятора Li-ion 1750 mAh
• Роз'єм USB Type-C та слот microSD

Зв'язок LoRa Mesh та GNSS

Завдяки модулю Cap LoRa-1262 з чипом SX1262 пристрій підтримує частоти 868 ~ 923 МГц та забезпечує дальній радіозв'язок без інтернету. Вбудований приймач GNSS (AT6668 / ATGM336H-6N) дозволяє визначати координати у системах GPS, BeiDou, GLONASS, Galileo та QZSS. Зовнішня антена RP-SMA підвищує якість сигналу, а попереднє встановлення програмного забезпечення Meshtastic спрощує запуск мережі.

Ергономіка та інтерфейси

Компактний корпус розміром 84 × 54 × 19.6 мм важить всього 77.2 г, що забезпечує мобільність пристрою. Для введення даних та керування використовується вбудована клавіатура з 56 клавішами (4 × 14) та зусиллям натискання 160 gf. Інформація виводиться на 1,14-дюймовий LCD-екран ST7789V2 з роздільною здатністю 240 × 135 px, а зарядка та налаштування здійснюються через роз'єм USB Type-C.

Аудіо та сенсорні можливості

Аудіосистема базується на кодеку ES8311, мікрофоні MEMS (SNR 65 dB) та динаміку 8 Ω / 1 W, що дозволяє реалізовувати голосові функції. Наявність виходу 3,5 мм дає можливість підключати зовнішні навушники або колонки. Вбудований 6-осьовий IMU BMI270 реагує на рух та орієнтацію, що корисно для створення інтерактивних додатків та ігор.

Розширюваність та живлення

Пристрій оснащений слотом microSD для зберігання даних та інтерфейсами Grove (HY2.0-4P) і EXT 2.54-14P для підключення додаткових датчиків. Автономну роботу забезпечує вбудований акумулятор Li-ion ємністю 1750 mAh. Магнітна задня панель та отвори для LEGO спрощують монтаж пристрою у власні конструкції та аксесуари.

M5Stack Cardputer Mesh Kit призначений для ентузіастів IoT, розробників та любителів радіозв'язку, яким потрібен компактний інструмент для тестування мереж Meshtastic та створення портативних локалізаторів.

Обчислювальна потужність та пам'ять Платформа базується на модулі Stamp-S3

A з процесором ESP32-S3FN8, що має два ядра Xtensa LX7 з частотою до 240 МГц. Така архітектура забезпечує високу продуктивність для обробки даних у реальному часі та запуску складних скриптів. Обсяг Flash-пам'яті становить 8 MB, що дозволяє зберігати прошивки та дані без зовнішніх носіїв.

Інфрачервоний зв'язок та додаткові інтерфейси Пристрій оснащений надійним інфрачервоним передавачем, що розширює можливості взаємодії з побутовою технікою та іншими гаджетами. Для підключення зовнішніх модулів та датчиків передбачені інтерфейси Grove (HY2.0-4P) та EXT 2.54-14P. Це спрощує інтеграцію Cardputer у існуючі системи автоматизації та експериментальні стенди.

Механічна сумісність та монтаж Задня панель корпусу має магнітне кріплення, що дозволяє швидко фіксувати пристрій на металевих поверхнях. Наявність отворів, сумісних з конструктором LEGO, відкриває можливості для створення власних кріплень та аксесуарів. У комплекті також йде шестигранний ключ 1.5 мм для обслуговування або монтажу елементів конструкції.
