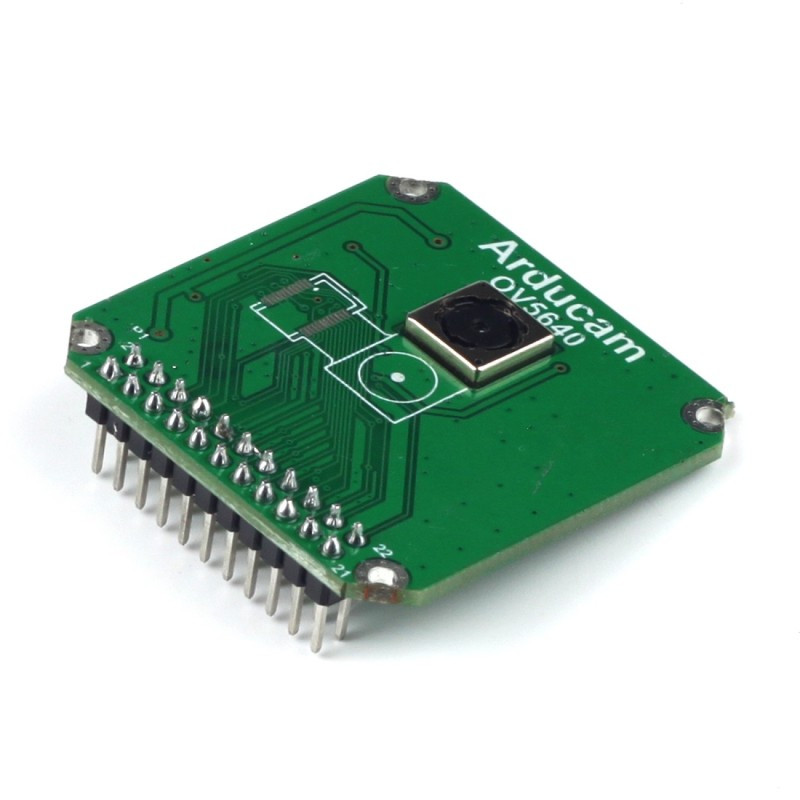

Модуль камери ArduCAM OV5640C 5 МП 1/4" CMOS

• Сенсор OV5640 з технологією OmniBSI
• Роздільна здатність 5 МП (2592x1944)
• Інтерфейс SCCB та DVP
• Підтримка форматів RAW, RGB, YUV
• Програмовані параметри зображення
• Низьке енергоспоживання
• Широкий діапазон робочих температур

Опис

Модуль камери ArduCAM OV5640C характеризується низькою вимогою до напруги живлення та високими показниками продуктивності. Це досягається завдяки використанню сенсора OV5640, оснащеного матрицею розміром 5 мегапікселів, виготовленою за технологією OmniBSI. Це робить модуль повністю функціональним і замкненим в одній мікросхемі. Він також забезпечує повну рамку, масштабування, вибірку зображення та масштабування зображення до різних форматів, включаючи 8- та 10-бітні, за допомогою інтерфейсу SCCB (Serial Camera Control Bus).

Сенсор OV5640 здатний обробляти зображення зі швидкістю до 15 кадрів на секунду у повній роздільній здатності (5 мегапікселів), з повним контролем користувача над якістю зображення, форматуванням та виходом даних. Усі необхідні функції обробки зображення, такі як параметри гами, баланс білого, насиченість кольору, зменшення шуму тощо, є програмованими з рівня інтерфейсу SCCB або за допомогою спеціального мікроконтролера для обслуговування модуля камери. Сенсор має вбудований обчислювальний блок для попередньої обробки зображення. Сенсори Omnivision є лідерами в технології обробки зображень завдяки якості зображення через значне зменшення або усунення типових для штучного освітлення шумів, перешкод та розмиття. Усе це для отримання повністю чистого, стабільного та насиченого кольорами зображення.

Характеристики

Піксели розміром 1,4 мкм x 1,4 мкм, виготовлені за технологією OmniBSI для більшої чутливості, меншого шуму та підвищення якості зображення.
Оптичний розмір на рівні 1/4".
Функції автоматичного підбору налаштувань експозиції (AEC), налаштувань балансу білого (AWB), ABF, ABLC.
Програмована частота надсилання кадрів.
Програмована якість кольорів: насиченість, відтінок, гама, корекція об'єктива, зменшення шуму.
Підтримувані формати: RAW RGB, RGB565/555/444, CCIR656, YUV422/420, YCbCr422.
Підтримується опція створення стоп-кадру.
Підтримується режим LED-спалаху або ефекту стробоскопа.
Підтримується внутрішня та зовнішня синхронізація кадрів для режиму експозиції.
Підтримується мінімізація артефактів під час суб-семплінгу.
Підтримується стиснення вихідних даних.
Інтерфейс SCCB.
Digital Video Port (DVP), паралельний інтерфейс та подвійний інтерфейс MPIC.
Вбудований регулятор напруги 1,5 В для живлення ядра.

Властивості

Матриця: OV5640.
Активний розмір матриці: 2592 x 1944 пікселів.
Формат виходу: 8/10-бітний RGB RAW.
Розмір об'єктива: 1/4".
Кут огляду об'єктива: 24 градуси.
Частота вхідного тактового сигналу: 6~27 МГц.
Максимальна частота обробки кадрів:
QSXGA (2592x1944): 15 fps
1080p: 30 fps
1280 x 960: 45 fps
720p: 60 fps
VGA (640x480): 90 fps
QVGA (320x240): 120 fps
Розмір пікселя: 1,4 мкм x 1,4 мкм.
Діапазон робочих температур:
Робочі температури: від -30 °C до 70 °C.
Робоча температура для стабільного зображення: від 0 °C до 50 °C.
Живлення:
Напруга 1,5 В для ядра сенсора (вбудований регулятор).
Напруги живлення: 2,6..3,0 В (типово 2,8 В).
I/O: 1,8 В / 2,8 В.
