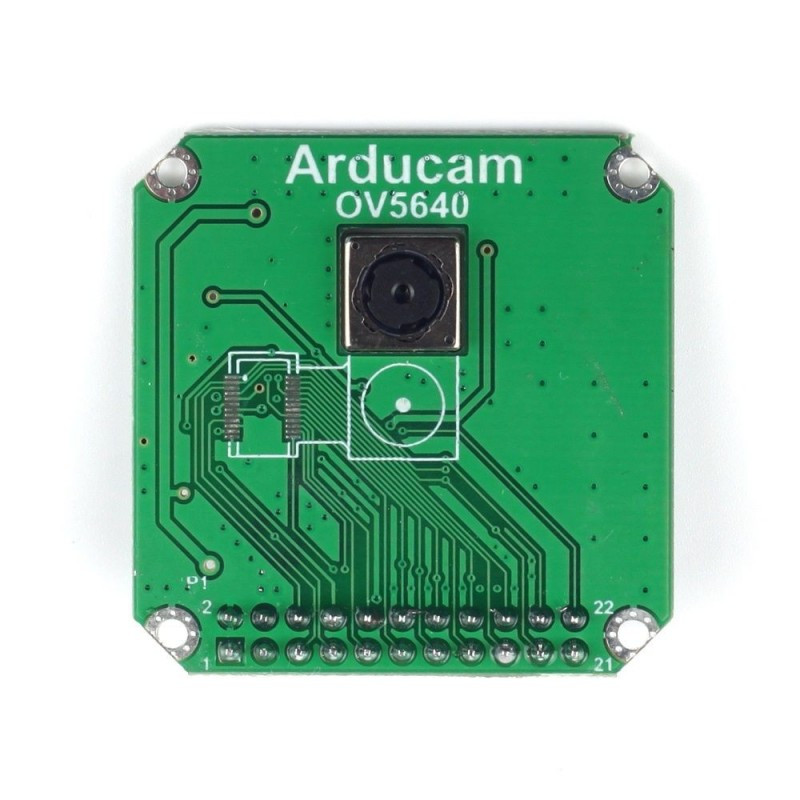

Модуль камери ArduCAM OV5640D AF 5MP 1/4-дюйма

• Сенсор Omnivision OV5640 5 МП з технологією OmniBSI
• Автофокус (AF) та вбудований двигун компресії
• Підтримка форматування JPEG та вихід 8/10-бітний RGB RAW
• Програмований контроль експозиції, балансу білого та кольору
• Інтерфейси SCCB, DVP та подвійний MPIC
• Робочий діапазон температур від -30 °C до 70 °C

Опис

Модуль камери на базі Omnivision OV5640 з роздільною здатністю 5 МП та виходом JPEG. Сенсор зображення — низьковольтна, високопродуктивна 1/4-дюймова матриця CMOS, що забезпечує повну функціональність із використанням технології OmniBSI. Дозволяє отримувати повнокадрові, підпробовані, віконні або довільно масштабовані зображення 8-бітні/10-бітні у різних форматах через інтерфейс Serial Camera Control Bus (SCCB).

OV5640 має матрицю зображення, що може працювати зі швидкістю до 15 кадрів на секунду (fps) у роздільній здатності 5 МП з повним контролем користувача над якістю зображення, форматуванням та передачею вихідних даних. Усі необхідні функції обробки зображення, включаючи контроль експозиції, гаму, баланс білого, насиченість кольорів, контроль відтінку, видалення дефектних пікселів, видалення шумів тощо, є програмованими через інтерфейс SCCB або вбудований мікроконтролер. OV5640 також містить двигун компресії, що збільшує обчислювальну потужність. Крім того, сенсори зображення Omnivision використовують технологію, спрямовану на покращення якості зображення шляхом зменшення або усунення типових джерел світлового/електричного забруднення зображення, таких як постійний шум, розмиття тощо, для отримання чистого, повністю стабільного, кольорового зображення.

Модуль можна використовувати з накладками ArduCAM USB Shield або USB3.0 Camera Shield та іншими платформами, такими як плата розвитку Freescale i.MX6.

Характеристики

Функції автоматичного підбору налаштувань експозиції (AEC), налаштувань балансу білого (AWB), ABF, ABLC
Програмована частота надсилання кадрів
Програмована якість кольорів: насиченість, відтінок, гама, корекція об'єктива, зменшення шуму
Підтримувані формати:
RAW RGB
RGB565/555/444
CCIR656
YUV422/420
YCbCr422
Підтримується опція виконання стоп-кадру
Підтримується режим LED-спалаху або ефекту стробоскопа
Підтримується внутрішня та зовнішня синхронізація кадрів для режиму експозиції
Підтримується мінімізація артефактів під час суб-семплінгу
Підтримується компресія вихідних даних
Інтерфейс SCCB
Digital Video Port (DVP), паралельний інтерфейс та подвійний інтерфейс MPIC
Вбудований регулятор напруги 1,5 В для живлення ядра
Матриця: OV5640
Активний розмір матриці: 2592 x 1944 пікселів
Формат виходу: 8/10-бітний RGB RAW
Розмір об'єктива: 1/4"
Кут огляду об'єктива: 24 градуси
Частота вхідного тактового генератора: 6~27 МГц
Максимальна частота обробки кадрів:
QSXGA (2592x1944): 15 fps
1080p: 30 fps
1280 x 960: 45 fps
720p: 60 fps
VGA (640x480): 90 fps
QVGA (320x240): 120 fps
Розмір пікселя: 1,4 мкм x 1,4 мкм
Діапазон робочих температур:
Робочі температури: -30 °C до 70 °C
Температура роботи для стабільного зображення: 0 °C до 50 °C
Живлення:
Напруга 1,5 В для ядра сенсора (вбудований регулятор)
Напруги живлення: 2,0 до 3,0 В (типово 2,8 В)
I/O: 1,8 В / 2,8 В
