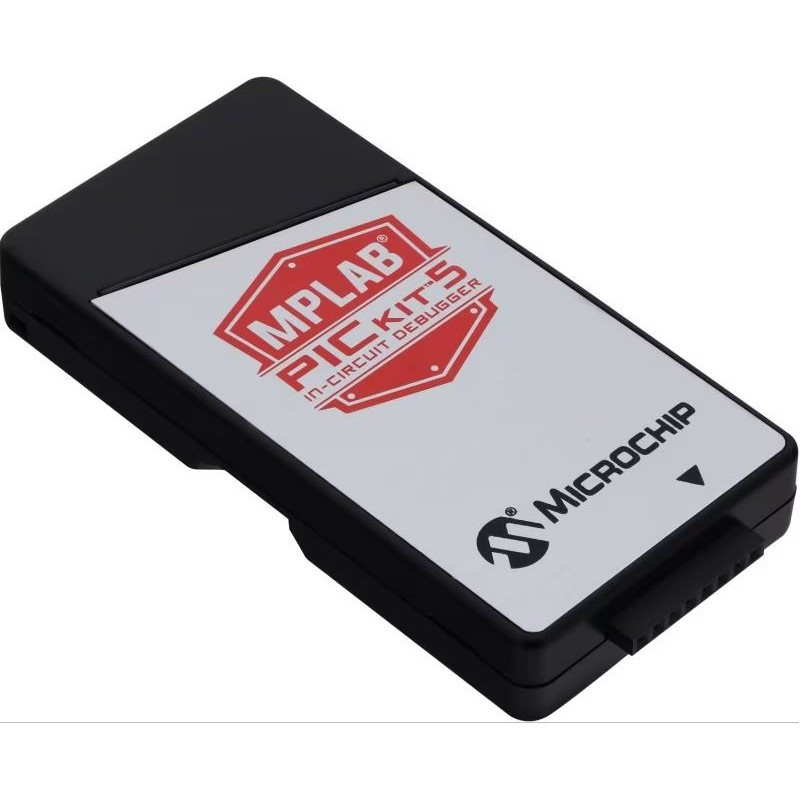

Програматор Microchip MPLAB PICkit 5 для PIC, dsPIC, AVR, SAM, ARM

• Підтримка PIC, dsPIC, AVR, SAM та ARM Cortex
• Інтеграція з MPLAB X IDE та додатком MPLAB PTG
• Бездротове підключення через Bluetooth
• Автономне програмування з картки SD
• Живлення від цільової плати (2,7–5 В)
• Інтерфейси JTAG, SWD, UART VCP
• Роз'єм USB Type-C

Загальний опис

MPLAB PICkit 5 — це відладчик/програматор, який забезпечує швидке прототипування та програмування всіх пристроїв Microchip, включаючи мікроконтролери PIC (MCU), цифрові контролери сигналу dsPIC (DSC), пристрої AVR і SAM, а також мікропроцесори (MPU) на базі Arm Cortex. Він працює в поєднанні з інтегрованим середовищем розробки (IDE) MPLAB X, забезпечуючи ефективний та простий у використанні графічний інтерфейс користувача (GUI) для налагодження та програмування. Альтернативно його можна використовувати автономно з мобільним додатком MPLAB Programmer-to-Go (PTG), що дозволяє підключатися до інструменту зі смартфона через Bluetooth. Завдяки незалежним функціям програмування, доступним зі смартфона, MPLAB PICkit 5 є універсальним інструментом, який дозволяє прототипувати та налагоджувати, а потім відключити та взяти пристрій із собою для впровадження рішення в цільовому пристрої.

Інтерфейси та можливості

MPLAB PICkit 5 підтримує широкий спектр інтерфейсів, таких як чотирипровідний JTAG або Serial Wire Debug (SWD) з віртуальним комунікаційним портом UART (VCP). Завдяки карті адаптера відладчика (AC102015) він може використовувати стандартні роз'єми JTAG, SWD, ICSP та протоколи AVR. Завдяки унікальній функції PICkit 5 може також живитися від цільової плати та програмувати натисканням кнопки, прихованої під логотипом. Також можна підключитися через Bluetooth за допомогою мобільного додатка MPLAB PTG, переглянути встановлену в інструменті карту micro SD та розпочати програмування цільової плати безпосередньо з додатка.

Характеристики

- Підтримка Programmer-to-Go (PTG) у мобільному додатку MPLAB PTG
- Можливість бездротового підключення зі смартфона через Bluetooth
- Вибір із багатьох збережених образів програм на карті SD
- Запуск програмування з додатка або через кнопки під логотипом
- Можливість живлення цільової плати струмом до 150 мА
- Можливість автономного живлення від цільової плати (2,7 В – 5 В)
- Роз'єм та кабель USB Type-C
- Не потребує зовнішнього живлення, коли пристрій живиться від порту USB 2.0
- 8-контактний одиночний лінійний роз'єм
- Підтримка JTAG, SWD, UART VCP
- Плата адаптера дозволяє використовувати стандартні роз'єми для протоколів JTAG, SWD, ICSP та AVR

Комплект поставки

- MPLAB PICkit 5 In-Circuit Debugger
- Кабель USB
