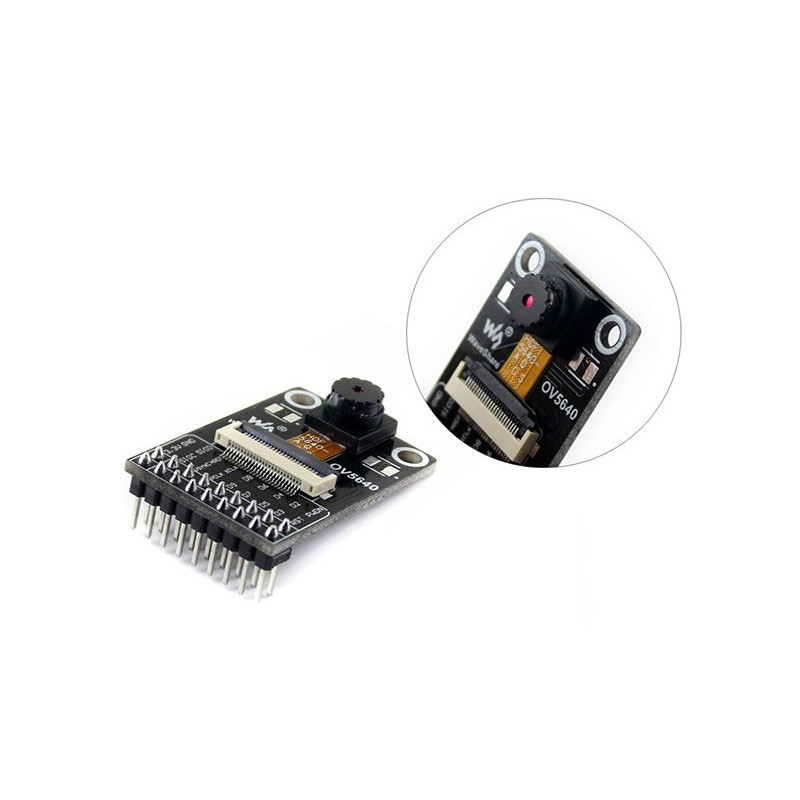

Модуль камери Waveshare OV5640 5MP, SCCB, 3.3 В

Модуль камери Waveshare OV5640 — це компонент для електронних проєктів із роздільною здатністю 5 МП. Він використовує сенсор Sony CMOS OV5640 та підходить для інтеграції в системи машинного зору та IoT.

• Роздільна здатність 5 МП (2592x1944)
• Сенсор 1/4” Sony CMOS OV5640
• Інтерфейс конфігурації SCCB (I2C)
• Живлення 3.3 В
• Кут огляду 63°
• Розміри 35.7 × 23.9 мм

Висока роздільна здатність

Модуль забезпечує зйомку з роздільною здатністю 2592x1944 пікселів (5 МП). Це дозволяє отримувати чіткі зображення для аналізу та розпізнавання об'єктів. Висока чутливість сенсора OmniBSI зменшує шуми та покращує якість фото в умовах недостатнього освітлення.

Автоматичне налаштування зображення

Сенсор підтримує функції автоматичного контролю: AEC, AWB, ABF та ABLC. Ці алгоритми самостійно коригують експозицію, баланс білого та фокус. Користувачу не потрібно вручну налаштовувати параметри зйомки для отримання якісного кадру.

Автоматичне коригування параметрів зйомки

Сенсор підтримує функції автоматичного контролю: AEC, AWB, ABF та ABLC. Ці алгоритми самостійно коригують експозицію, баланс білого та фокус. Користувачу не потрібно вручну налаштовувати параметри зйомки для отримання якісного кадру.

Гнучкі інтерфейси передачі даних

Конфігурація модуля здійснюється через інтерфейс SCCB, сумісний з I2C. Дані передаються через паралельний інтерфейс у форматах YUV, RGB, Raw RGB та інших. Це спрощує підключення до мікроконтролерів та одноплатних комп'ютерів. Габарити модуля становлять 35.7 × 23.9 мм, що дозволяє вбудовувати його в обмежений простір корпусів. Живлення здійснюється від джерела 3.3 В, що є стандартним для багатьох цифрових систем. Об'єктив має кут огляду 63° та діафрагму F2.8.
