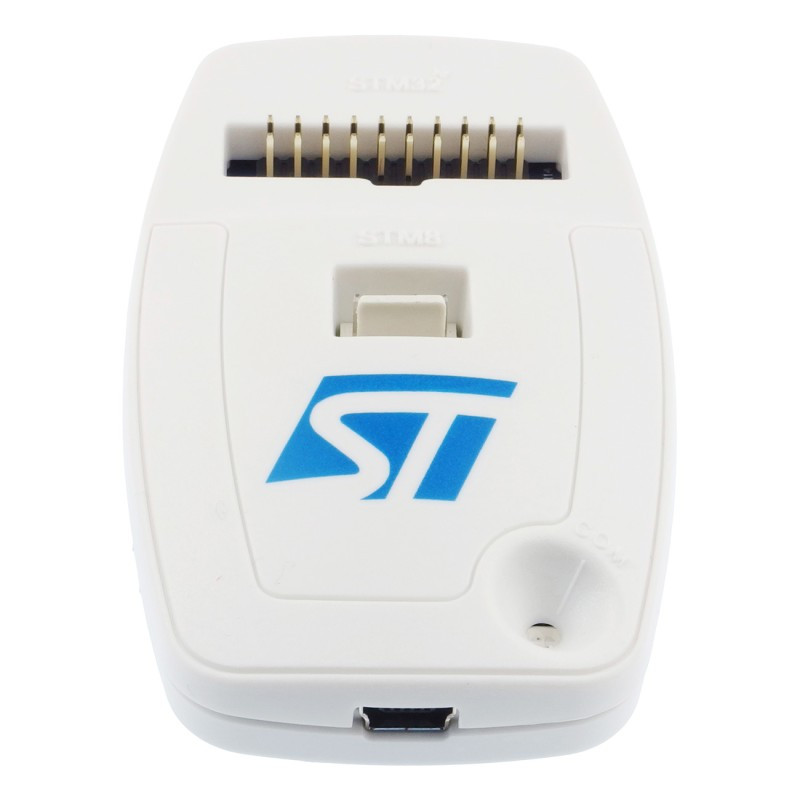

Програматор ST-LINK/V2 STMicroelectronics JTAG-SWD-SWIM для STM32 та STM8

• Підтримка інтерфейсів JTAG, SWD та SWIM
• Сумісність з середовищами Keil, IAR, Atollic, TASKING та STVP
• Живлення безпосередньо від порту USB
• Можливість оновлення вбудованого ПЗ (firmware)
• Широкий діапазон напруг цільового пристрою (до 5,5 В)
• Комплект провідів та стрічок для різних типів підключення

Опис

Програматор-відладчик з USB, що підтримує інтерфейси JTAG та SWD (для мікроконтролерів STM32) і SWIM (для мікроконтролерів STM8). За його допомогою можна програмувати в системі мікроконтролери родин STM32 (через роз'єм JTAG) та STM8 (через роз'єм SWIM), а також налагоджувати роботу мікроконтролерів обох родин.

Пристрій працює з ПК через інтерфейс USB та підтримується середовищами розробки: uVision (Keil/ARM, для STM32), IAR Embedded Workbench (IAR, для STM32), TrueSTUDIO (Atollic, для STM32), VX-toolset for ARM Cortex-M (TASKING, для STM32), STVP (STMicroelectronics, для STM8 та STM32), STM32 ST-Link Utility (STMicroelectronics, для STM32), AC6 (AC6).

Характеристики

Оснащений роз'ємом IDC20 (JTAG-SWD-SWIM).
Дозволяє програмувати та налагоджувати роботу мікроконтролерів STM32 (через JTAG/SWD).
Дозволяє програмувати та налагоджувати роботу мікроконтролерів STM8 (через SWIM).
Сумісний з пакетами µVision (Keil), IAR Embedded Workbench (IAR), True Studio (Atollic), VX-toolset for ARM Cortex-M (TASKING) та STVP (STMicroelectronics).
Живлення від USB.
Можливість оновлення прошивки.
Діапазон напруг роботи цільового пристрою: інтерфейс SWIM: 1,65–5,5 В; інтерфейс JTAG/SWD: 1,65–3,6 В.
Діапазон робочих температур: 0~50°C.
Підтримка програми ST-Link.

Комплектація

Програматор.
Кабель USB A/B-mini.
4-контактний провід SWIM з роз'ємами HU04.
4-контактний провід SWIM з роз'ємом HU04 та ERNI.
Сигнальна стрічка 20-контактна (JTAG/SWD+SWV) з роз'ємами IDC.
