Набір Kitronik 5655 драйвер двигунів для BBC micro:bit

• Незалежне керування 2 DC двигунами
• Регулювання швидкості та напрямку обертання
• Підключення без паяння (крокодили, бананові штекери)
• Вбудований стабілізатор 3,3 В для живлення micro:bit
• Статусні світлодіоди для діагностики
• Сумісність з системою Kitronik :CITY
• Програмування через Microsoft MakeCode

Опис

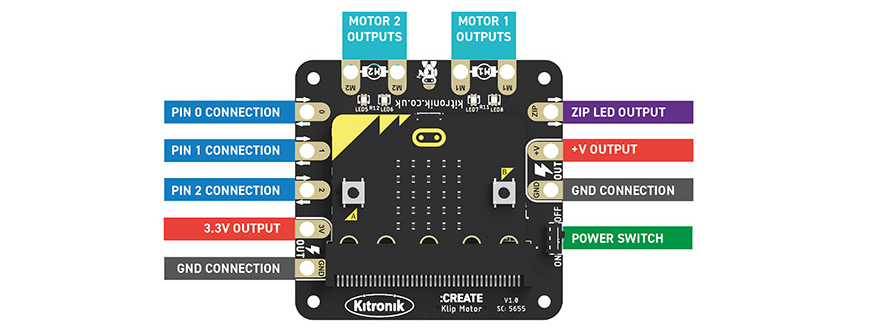

Драйвер двох DC двигунів для BBC micro:bit дозволяє незалежно регулювати напрямок обертання та швидкість кожного двигуна, що робить його придатним для створення простих транспортних засобів та інших робототехнічних проєктів. Великі контактні зони дозволяють використовувати дроти з крокодилами та бананові штекери без паяння. Розташування зон знижує ризик випадкового замикання сусідніх з'єднань.

Крім виходів для двигунів, плата виводить піни P0, P1 та P2, а також лінії 3,3 В і GND, що відповідають основним контактам BBC micro:bit. Доступні також виводи напруги акумулятора, додатковий GND та вихід, призначений для керування адресованими світлодіодами ZIP LED. Виводи P0, P1 та P2 можуть використовуватися, зокрема, для співпраці з елементами системи Kitronik :CITY, такими як STOP:bit, LAMP:bit та ACCESS:bit. Статусні світлодіоди спрощують перевірку роботи програми та з'єднань. Індикація охоплює живлення плати, стани виводів P0, P1 та P2, а також роботу обох каналів двигунів. Світлодіоди біля виходів двигунів також вказують напрямок обертання: зелений відповідає руху вперед, а червоний — руху назад. Це дозволяє тестувати частину програми ще до підключення двигунів та зовнішніх пристроїв.

Живлення забезпечують 3 акумулятори AA із загальною напругою 4,5 В. Плата генерує стабілізовану напругу 3,3 В, що подається на BBC micro:bit, тому мікроконтролер не потребує окремого живлення. У разі живлення BBC micro:bit лише через USB, без акумуляторів у драйвері, на виході 3,3 В плати напруга відсутня. Програмування може здійснюватися в Microsoft MakeCode з використанням розширення Kitronik, що містить спеціальні блоки для керування двигунами та підключеними світлодіодами ZIP LED.

Характеристики

- Керування 2 DC двигунами одночасно
- Незалежне керування напрямком обертання
- Оберти за та проти годинникової стрілки
- Регулювання швидкості двигунів
- Статусні світлодіоди для обох виходів двигунів
- Індикація напрямку обертання за допомогою зелених та червоних світлодіодів
- Виведені піни BBC micro:bit: P0, P1 та P2
- Виводи 3,3 В та GND
- Вивід напруги акумулятора
- Додатковий вивід GND
- Вихід для світлодіодів ZIP LED
- Зони, адаптовані для дротів з крокодилами
- Зони, адаптовані для бананових штекерів
- З'єднання без паяння
- Статусні світлодіоди виводів P0, P1 та P2
- Світлодіод індикації живлення

Живлення та програмування

- Живлення: 3 x акумулятор AA
- Напруга акумуляторного блоку: 4,5 В
- Стабілізована вихідна напруга для живлення BBC micro:bit: 3,3 В
- Живлення BBC micro:bit безпосередньо від драйвера
- Програмування в Microsoft MakeCode
- Спеціальне розширення Kitronik для MakeCode
- Спеціальні блоки для керування двигунами та світлодіодами ZIP LED

Габарити

- Довжина: 72 мм
- Ширина: 70 мм

Комплектація

- 1 x Kitronik Klip Motor Driver 5655

Необхідні елементи

- BBC micro:bit (не входить у комплект)
- 3 x акумулятор AA
- Дроти з крокодилами
