Набір Kitronik Smart Greenhouse 5699 для BBC micro:bit

• Датчик BME280 для вимірювання температури, тиску та вологості
• Автоматичний полив за допомогою насоса та датчика вологості ґрунту
• Програмоване освітлення та індикація за допомогою планки ZIP Stick
• Плата Kitronik 5697 з виходами 1 А та годинником RTC
• Сумісність з BBC micro:bit V1 та V2 (модуль не входить до комплекту)
• Живлення від 3 батарейок AA або через гніздо DC 2,1 мм
• Навчальні посібники MakeCode для швидкого старту

Опис

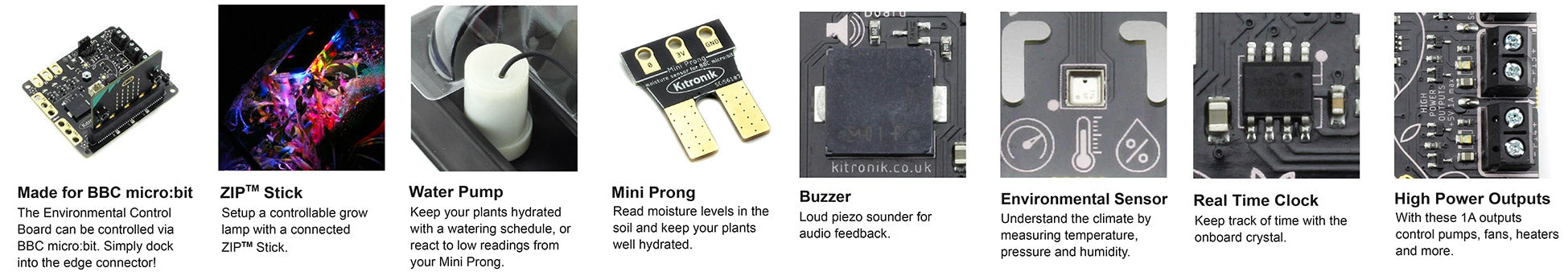

Набір для створення розумної теплиці з BBC micro:bit дозволяє вивчати залежність між умовами середовища та ростом рослин, а також створювати системи, що автоматично реагують на дані з датчиків. Конструкція включає двочастинну пластикову теплицю з місцем для рослин і резервуаром для води. Доданий насос забезпечує автоматичний полив, а датчик Mini Prong використовується для моніторингу вологості ґрунту. Планка ZIP Stick може виконувати функцію програмованого джерела світла та візуального індикатора параметрів.

Центральний елемент

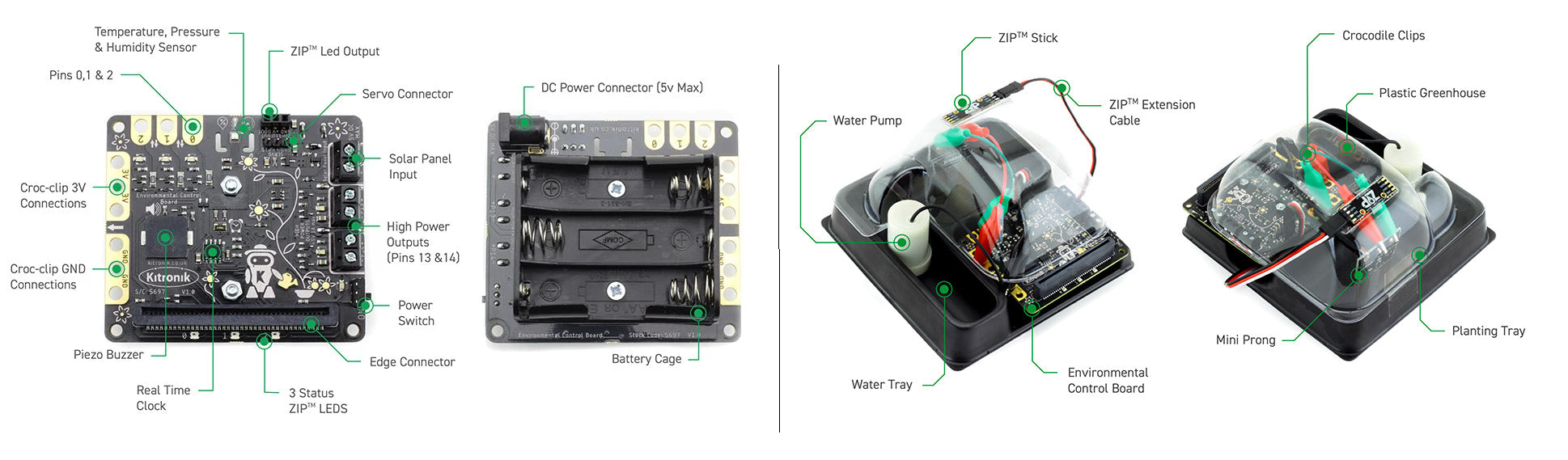

Центральним елементом набору є плата Kitronik 5697 Environmental Control Board для BBC micro:bit. Плата використовує датчик BME280 для вимірювання температури, атмосферного тиску та вологості, а також годинник реального часу RTC для виконання операцій, залежних від часу. Вона має два виходи 1 А, три статусні світлодіоди ZIP LED, вихід для додаткових світлодіодів ZIP LED, вихід для сервоприводу, п’єзоелектричний динамік та виводи P0, P1 і P2, 3 В і GND. BBC micro:bit V1 або V2 підключається безпосередньо до інтегрованого крайового роз’єму.

Функціональність

Елементи набору дозволяють створити замкнену вимірювально-керуючу систему. Environmental Control Board може зчитувати умови навколишнього середовища та вологість ґрунту, а потім на основі програми керувати водяним насосом і планкою ZIP Stick. Для виконання з’єднань використовуються п’ять проводів з крокодилами та кабель розширення ZIP. Додана інструкція супроводжує процес монтажу та програмування, а сім навчальних посібників MakeCode охоплюють, зокрема, візуалізацію температури, автоматичний і тимчасовий полив, керування освітленням, вимірювання рівня води та реєстрацію даних.

Програмування та живлення

Програмування здійснюється в Microsoft MakeCode з використанням спеціального розширення Kitronik Smart Greenhouse. Набір працює з BBC micro:bit V1 і V2, при цьому модуль BBC micro:bit не входить до комплекту. Живлення може подаватися від 3 батарейок AA або через гніздо DC 2,1 мм плати Environmental Control Board. Для початку експериментів також потрібні насіння, ґрунт, вода, веб-браузер та підключення до Інтернету.
