Набір Kitronik Environmental Control Board для BBC micro:bit

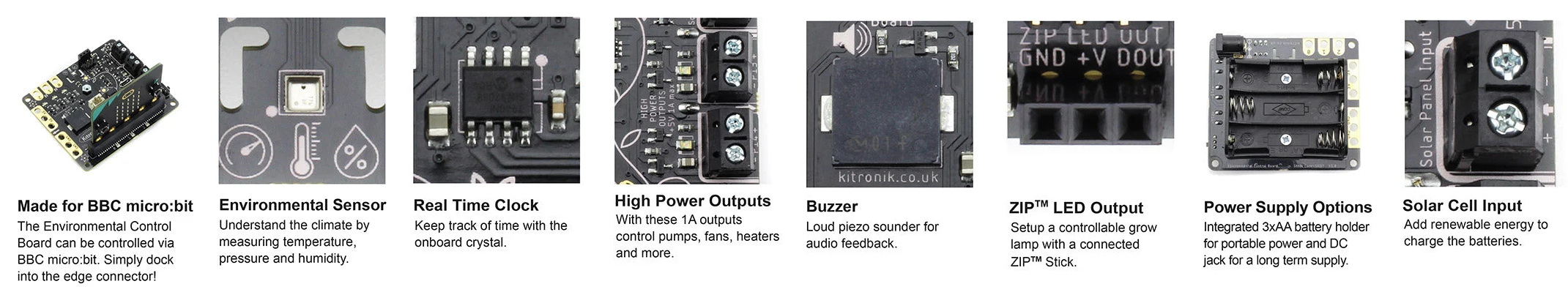

• Вбудований датчик BME280 для вимірювання температури, тиску та вологості
• Два потужних виходи 1 А для насосів, вентиляторів та нагрівачів
• Інтегроване з'єднання для BBC micro:bit V1 та V2
• Підтримка живлення від батарейок AA або сонячної панелі
• Годинник реального часу RTC для функцій за розкладом
• Виведені піни P0, P1, P2 та лінії 3 В/GND для додаткових датчиків

Опис

Плата керування середовищем для BBC micro:bit дозволяє створювати автоматичні системи, що реагують на зміни умов навколишнього середовища, зокрема системи поливу рослин та керування обладнанням теплиць. BBC micro:bit V1 або V2 встановлюється безпосередньо в інтегроване крайове з'єднання. Вбудований датчик BME280 вимірює температуру, атмосферний тиск та вологість, а годинник реального часу RTC дозволяє реалізовувати функції, що залежать від часу.

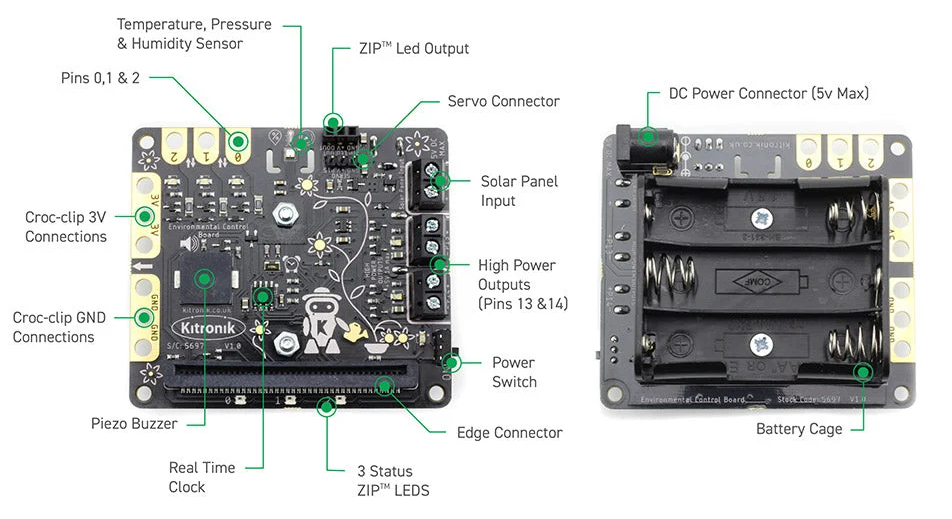

Керування та виводи

Для керування зовнішніми пристроями доступні два виходи з навантаженням 1 А, призначені зокрема для водяних насосів, вентиляторів та нагрівальних матів. Плата також пропонує вихід для сервопривода, п'єзоелектричний зумер, три індикаторні світлодіоди ZIP LED та роз'єм розширення ZIP LED. Піни P0, P1 та P2 BBC micro:bit додатково виведені на поля для проводів з крокодилами, так само як лінії 3 В та GND, що дозволяє підключати додаткові датчики та виконавчі елементи.

Живлення

Живлення може подаватися від трьох батарейок AA або через гніздо DC 2,1 мм з максимальною напругою 5 В. Вбудований стабілізатор подає напругу 3 В на BBC micro:bit через крайове з'єднання, тому плата не потребує окремого джерела живлення для мікроконтролера. Перемикач дозволяє вмикати та вимикати живлення, а зелений світлодіод сигналізує про його наявність. Також доступний вхід для сонячної панелі, який може використовуватися для заряджання акумуляторів у кошику 3 x AA.

Програмування

Програмування здійснюється в Microsoft MakeCode, а підготовлене Kitronik розширення надає спеціальні блоки для зчитування даних з датчиків та керування пристроями, підключеними до плати. Можливе також програмування без спеціального розширення за допомогою MakeCode Blocks, JavaScript або Python, хоча пряма підтримка деяких функцій, зокрема зв'язку I2C, вимагає більших програмістських знань. Плату можна використовувати для проєктів автоматизації середовища, реєстрації даних, автоматичного поливу, керування освітленням та інших систем із зворотним зв'язком.
