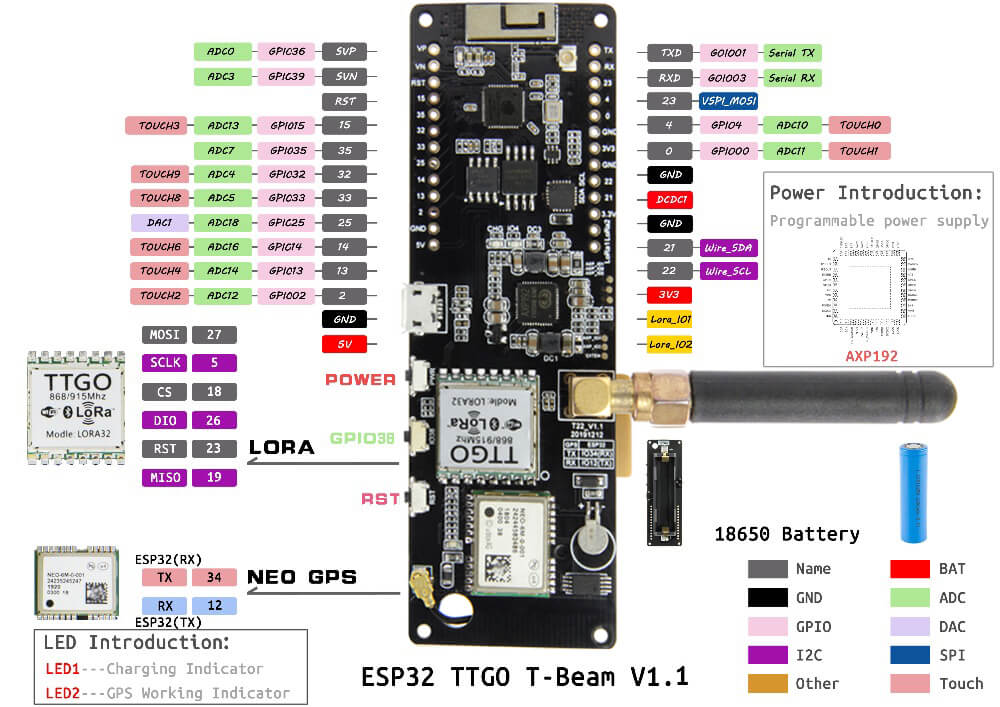

Модуль LILYGO TTGO T-Beam Meshtastic 433 МГц ESP32 LoRa GPS OLED

LILYGO TTGO T-Beam Meshtastic — це розробницька плата на базі мікроконтролера ESP32, призначена для створення пристроїв із далекобійною зв'язком LoRa та мережею Meshtastic. Модуль оснащений GPS-приймачем NEO-6M, OLED-дисплеєм 0,96" та підтримує живлення від акумулятора 18650 або microUSB.

• Мікроконтролер ESP32 із 4 МБ Flash та 8 МБ PSRAM
• Модуль LoRa SX1278 на частоті 433 МГц із антеною в комплекті
• GPS-приймач NEO-6M для визначення координат
• OLED-дисплей 0,96" (128 × 64 px) у версії Non-Soldered
• Підтримка Wi-Fi IEEE 802.11 b/g/n та Bluetooth 4.2
• Живлення від акумулятора 18650 або microUSB

Готове рішення для Meshtastic

Плата постачається з попередньо встановленим програмним забезпеченням Meshtastic, що дозволяє почати роботу без складної конфігурації. Це ідеальне рішення для швидкого розгортання автономних вузлів mesh-мережі на частоті 433 МГц. Вбудований модуль SX1278 забезпечує стабільний зв'язок LoRa на великі відстані при низькому енергоспоживанні.

Точне позиціонування та індикація

Вбудований GPS-приймач NEO-6M дозволяє визначати координати для локалізації пристроїв у мережі. Монохромний OLED-дисплей 0,96" із роздільною здатністю 128 × 64 пікселів та драйвером SSD1306 відображає статус з'єднання та дані. Дисплей поставляється у версії Non-Soldered, що передбачає самостійне припаювання за потреби вашого проєкту.

Гнучке живлення та керування

Система живлення базується на контролері AXP2101, який оптимізує роботу від акумулятора Li-Ion 18650 або через роз'єм microUSB. На платі розміщено тримач для акумулятора формату 18650, що робить пристрій мобільним. Користувач має доступ до трьох кнопок: Power, IO38 та Reset для зручного керування пристроєм.

Розширені можливості зв'язку

Окрім LoRa, модуль підтримує Wi-Fi (IEEE 802.11 b/g/n) та Bluetooth 4.2, що розширює сценарії використання. Для Wi-Fi передбачено вбудовану 3D-антенну та порт IPEX для підключення зовнішньої антени. Чип USB-UART CH9102 забезпечує стабільне з'єднання з комп'ютером для програмування в середовищі Arduino IDE.

Комплектація та монтаж у проєкті Плата постачається з антеною LoRa 433 МГц, OLED-дисплеєм 0,96
