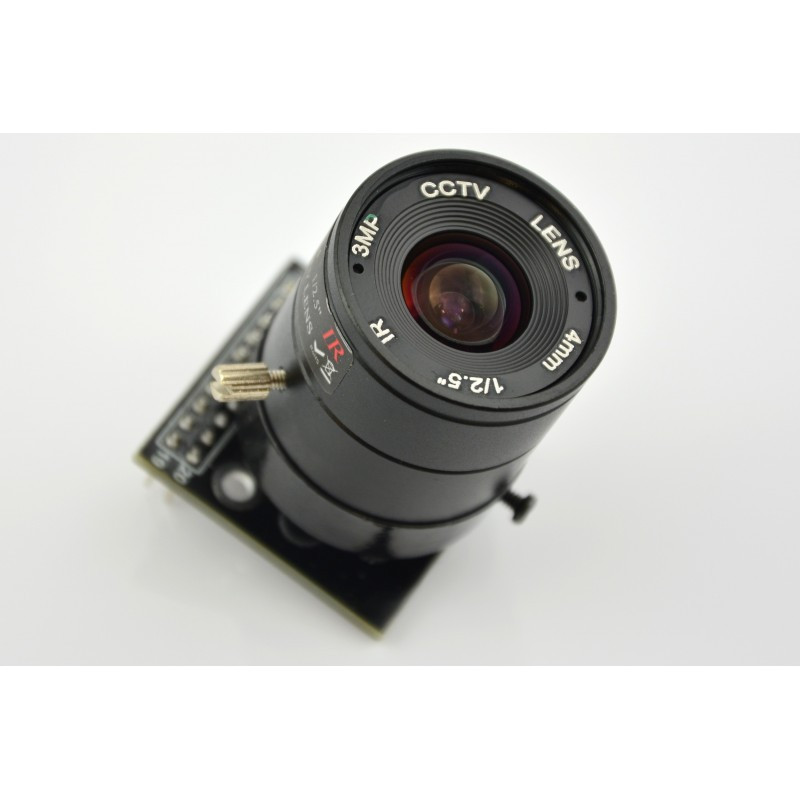

Модуль камери ArduCam OV5642 5 МП, інтерфейс GPIO, кріплення CS

Модуль камери ArduCam OV5642 — це компонент для електронних проєктів, що дозволяє реєструвати зображення та відео з роздільною здатністю 5 МП. Він призначений для інтеграції з мікроконтролерами та одноплатними комп'ютерами через паралельний інтерфейс.

• Роздільна здатність 5 МП (2592 x 1944 пікселів)
• Матриця OV5642 з розміром пікселя 1,4 x 1,4 μm
• Інтерфейс GPIO для підключення до Arduino, Raspberry Pi, STM32
• Кріплення об'єктива CS mount, фокусна відстань 4 мм
• Робоча напруга 3,3 В
• Підтримка інфрачервоного фільтра

Висока роздільна здатність

Матриця OV5642 забезпечує роздільну здатність 2592 x 1944 пікселів (5 МП). Це дозволяє отримувати деталізовані зображення для систем машинного зору або моніторингу. Розмір пікселя становить 1,4 x 1,4 μm, що впливає на якість передачі світла.

Гнучкість інтерфейсу

Модуль використовує паралельний інтерфейс для передачі даних, що забезпечує високу швидкість обміну. Він сумісний з платформами Arduino (AVR), STM32, Raspberry Pi та BeagleBone Black. Інтерфейс GPIO дозволяє легко підключати модуль до більшості сучасних контролерів.

Оптика та кріплення

Камера оснащена об'єктивом із фокусною відстанню 4 мм та світлою силою 1:1,4. Кріплення типу CS mount дозволяє замінювати об'єктив на інший, якщо це потрібно для специфічних задач. Формат матриці 1/2,5'' забезпечує оптимальне співвідношення розміру та якості.

Енергоспоживання

Модуль працює від напруги 3,3 В. Робоча напруга виводів I/O становить від 1,7 В до 3,0 В, що забезпечує сумісність з різними логічними рівнями. Ядро та аналогові блоки мають окремі діапазони живлення для стабільної роботи.

Підтримка різних форматів даних та висока частота кадрів (FPS) для різних роздільних здатностей. Модуль підтримує вихідні дані YUV(422/420), YCbCr422, RGB565/555/444, CCIR656, а також 8/10-бітні RAW RGB дані. При повній роздільній здатності 5 МП (2592 x 1944) швидкість передачі JPEG становить 15 FPS. Для роздільної здатності 1080p частота кадрів досягає 30 FPS, а для VGA (640 x 480) та QVGA (320 x 240) — 60 та 120 FPS відповідно. Це дозволяє оптимізувати баланс між якістю зображення та швидкістю обробки для конкретних завдань, таких як розпізнавання об'єктів або потокове відео. Гнучкість вибору формату та FPS спрощує інтеграцію модуля в різноманітні програмні середовища та апаратні платформи. Така підтримка забезпечує максимальну гнучкість при розробці систем машинного зору та відеоспостереження. Модуль ArduCam OV5642 підходить для розробників, які створюють власні системи відеоспостереження, робототехнічні пристрої або IoT-рішення, де важлива якість зображення та гнучкість підключення.
