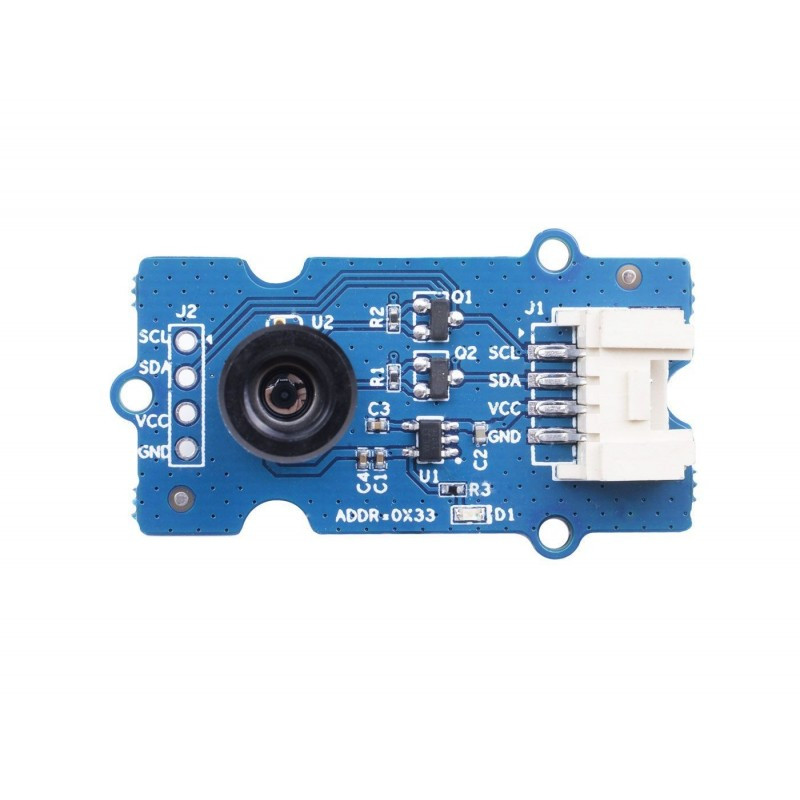

Модуль камери Seeed Studio Grove Thermal Imaging Camera MLX90641, 16x12, I2C

Модуль камери Seeed Studio Grove Thermal Imaging Camera з сенсором MLX90641 призначений для вбудованих систем та DIY-проєктів. Він дозволяє вимірювати температуру в діапазоні від -40°C до 300°C та створювати теплові зображення на основі різниці температур.

• Сенсор MLX90641 із роздільною здатністю 16x12 пікселів
• Діапазон вимірювання температури від -40°C до 300°C
• Точність вимірювання до 1°C
• Кут огляду (FOV) 110°x75°
• Інтерфейс I2C та живлення 3,3 В або 5 В
• Споживаний струм 18 мА
• Вимагає мікроконтролера з RAM від 20 kB

Тепловізійне бачення для проєктів

Сенсор MLX90641 із роздільною здатністю 16x12 пікселів фіксує інфрачервоне випромінювання об'єктів. Це дозволяє виявляти невеликі відмінності в температурі навколишніх предметів та формувати електронне зображення. Такий підхід корисний для моніторингу обладнання або аналізу теплових полів у лабораторних умовах.

Точність та діапазон вимірювань

Модуль забезпечує точність вимірювання до 1°C у широкому температурному діапазоні від -40°C до 300°C. Частота оновлення зображення регулюється від 0,5 Гц до 64 Гц, що дає гнучкість у налаштуванні швидкості реакції системи. Кут огляду (FOV) становить 110°x75°, що покриває значну площу перед камерою.

Просте підключення через Grove

Модуль оснащений стандартним роз'ємом Grove, що спрощує інтеграцію з платформами через Base Shield V2. Інтерфейс I2C забезпечує стабільну передачу даних при живленні від 3,3 В або 5 В. Споживаний струм становить лише 18 мА, що робить пристрій енергоефективним для автономних рішень.

Вимоги до мікроконтролера

Для коректної роботи модуля необхідний мікроконтролер з об'ємом оперативної пам'яті (RAM) не менше 20 kB. Це важливо враховувати при виборі платформи для проєкту, оскільки обробка даних із матриці вимагає значних ресурсів пам'яті.

Модуль Seeed Studio Grove Thermal Imaging Camera підходить для інженерів, студентів та ентузіастів, які розробляють системи автоматизації, безпеки або наукові прилади, де потрібна функція термічного сканування.
