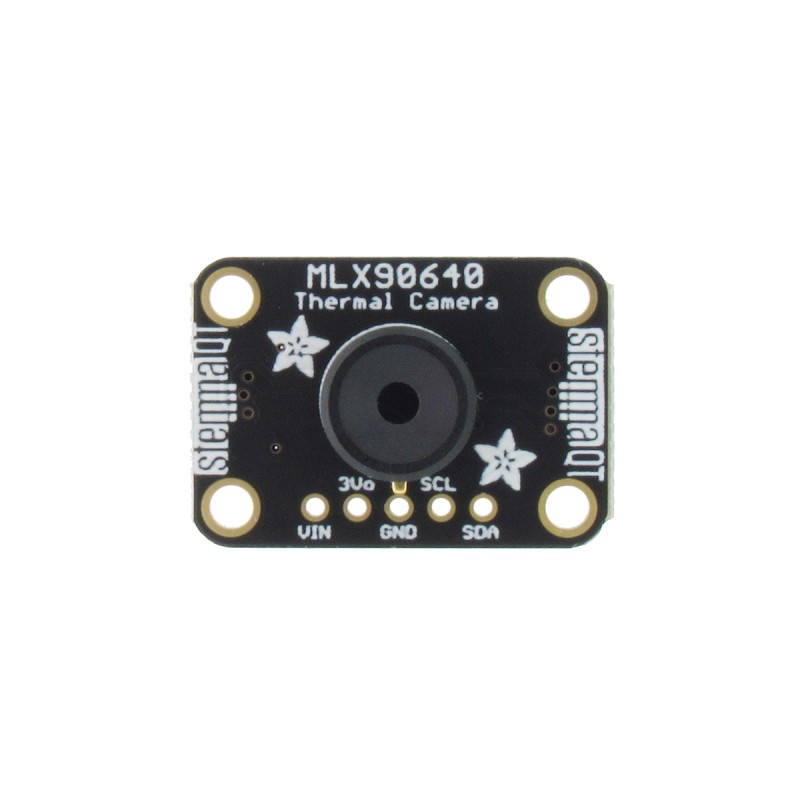

Модуль камери MLX90640 Adafruit, 32x24, FoV 110°

Модуль камери MLX90640 від Adafruit — це інфрачервона тепловізійна камера з матрицею 32x24 та кутом огляду 110°. Пристрій призначений для вбудованих систем, що потребують точного вимірювання температури в діапазоні від -40°C до 300°C.

• Сенсор MLX90640 з роздільною здатністю 32x24 пікселі
• Широкий кут огляду (FoV) 110°x70° для охоплення великих площ
• Висока точність вимірювання температури ±1,5 °C
• Інтерфейс I2C (адреса 0x33) та з'єднувач STEMMA QT
• Низьке енергоспоживання: всього 18 мА при живленні 3,3–5 В
• Компактні розміри модуля: 25,7 × 17,7 × 16 мм

Точне вимірювання температури

Модуль використовує чутливий інфрачервоний сенсор MLX90640, який створює електронний образ із роздільною здатністю 32x24 пікселі. Точність вимірювання становить 1,5 °C, що дозволяє виявляти незначні температурні відмінності між об'єктами в оточенні. Широкий кут огляду 110°x70° забезпечує охоплення великої площі.

Просте підключення та інтерфейс

Комунікація з модулем здійснюється через інтерфейс I2C з адресою 0x33. Платка оснащена з'єднувачем STEMMA QT, що спрощує підключення до мікроконтролерів та інших пристроїв. Модуль живиться від напруги 3,3–5 В і споживає всього 18 мА струму, що робить його енергоефективним рішенням.

Системні вимоги та габарити

Для коректної роботи модуля необхідна система з оперативною пам'яттю не менше 20 кБ. Компактні розміри 25,7 × 17,7 × 16 мм дозволяють інтегрувати камеру в обмежений простір електронних проектів. Частота оновлення зображення регулюється в межах від 0,5 Гц до 64 Гц, залежно від потреб проекту.

Комплектація

У комплект поставки входять сам модуль MLX90640 IR Thermal Camera та прямий 5-контактний штирьовий з'єднувач (goldpin) для зручного монтажу.

Цей модуль підходить для розробників та інженерів, які створюють системи термічного контролю та вбудовані пристрої з функцією тепловізійного вимірювання.
