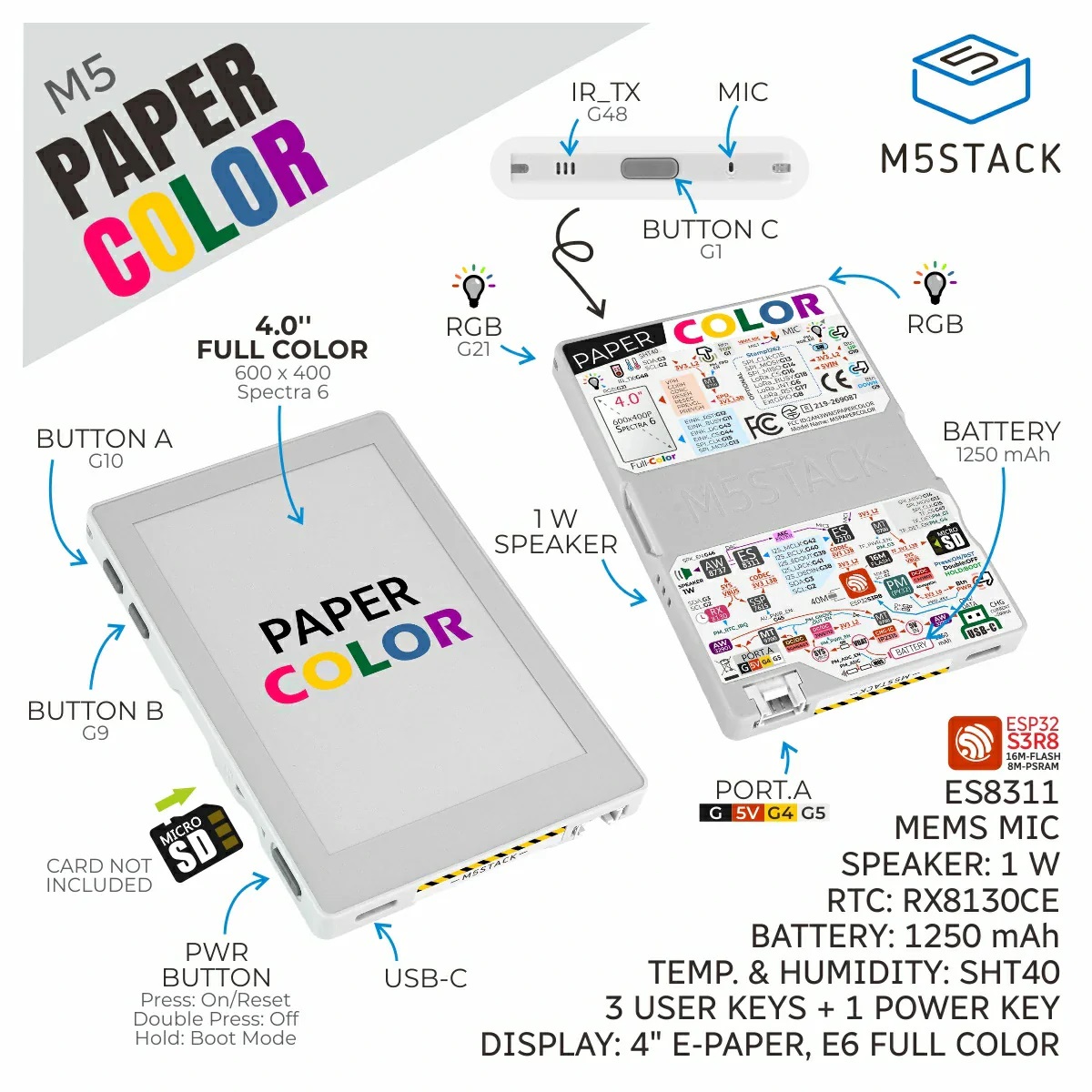

Платформа розробки M5Stack M5Paper Color ESP32S3 Dev Kit з кольоровим дисплеєм E Ink (C151)

M5Stack M5Paper Color ESP32S3 Dev Kit (C151) — це платформа для розробки енергоефективних IoT-пристроїв, електронних табло та цифрових рамок. Вона поєднує потужний процесор ESP32-S3R8 та кольоровий дисплей E Ink Spectra 6, що забезпечує високу читабельність при мінімальному споживанні енергії.

• Кольоровий дисплей E Ink Spectra 6 4" (600×400 px)
• Процесор ESP32-S3R8 до 240 МГц, 16 МБ Flash, 8 МБ PSRAM
• Wi-Fi 2,4 ГГц, акумулятор 1250 mAh
• Сенсори: SHT40 (температура/вологість), RTC RX8130CE
• Аудіо: кодек ES8311, мікрофон з AEC, динамік 1 Вт
• Інтерфейси: USB Type-C, Grove (HY2.0-4P), microSD

Енергоефективність та автономність

Завдяки технології E Ink та оптимізованому управленню живленням, пристрій працює довго без підзарядки. У режимі очікування споживання струму становить лише 92,53 мкА, а при повному навантаженні — 211,97 мА. Вбудований літієвий акумулятор ємністю 1250 mAh забезпечує тривалу роботу автономних сенсорних систем та моніторів середовища.

Кольоровий дисплей E Ink Spectra 6

4-дюймовий екран із роздільною здатністю 600 × 400 px відображає кольорову графіку, ідеальну для електронних цінників, меню або інтерфейсів «розумного дому». Дисплей E Ink Spectra 6 забезпечує високу читабельність та низьке енергоспоживання. Використовується панель E Ink Spectra 6 моделі ED2208-DOA (EL040EF1).

Потужність ESP32-S3 та пам'ять

Двох'ядерний процесор Xtensa LX7 із частотою до 240 МГц та 8 МБ PSRAM дозволяють обробляти дані та розробляти складні проєкти. Наявність 16 МБ Flash-пам'яті забезпечує місце для прошивки, бібліотек та збереження логів. Платформа підтримує Arduino IDE, PlatformIO, ESP-IDF та UiFlow2 для швидкого прототипування.

Мультимедійні можливості

Інтегрований аудіокодек ES8311, підсилювач AW8737A та динамік 1 Вт дозволяють створювати голосові термінали або інтерактивні пристрої. Мікрофон MEMS із процесором ES7210 та системою ехо-подавлення (AEC) забезпечує функціонал для розробки голосових інтерфейсів.

Сенсори та інтерфейси

Для моніторингу середовища вбудовано датчик температури та вологості SHT40 та годинник реального часу RX8130CE. Зовнішні модулі підключаються через роз'єм HY2.0-4P (Grove), а для налаштування та живлення використовується порт USB Type-C. Також наявний зчитувач карт microSD для локального зберігання даних та ІЧ-передавач.

Зв'язок та мережеві функції

Вбудований модуль Wi-Fi працює на частоті 2,4 ГГц, забезпечуючи стабільне з'єднання для передачі даних у хмару або локальну мережу. Bluetooth та Ethernet у цій конфігурації відсутні. Пристрій використовує Wi-Fi для зв'язку.

Компактний форм-фактор

Габарити платформи становлять 70,8 × 103,9 × 8,5 мм, а вага — всього 73,3 г. Компактні розміри дозволяють інтегрувати пристрій у різні проєкти.Три програмовані кнопки та кнопка живлення забезпечують базову взаємодію користувача.
