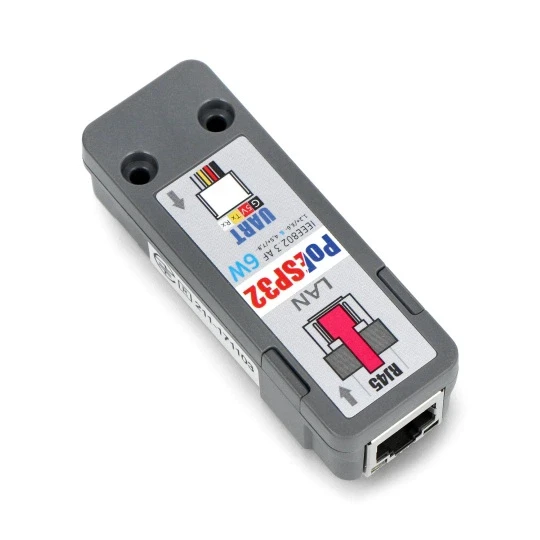

Модуль Ethernet M5Stack ESP32 PoE Unit (U138) з RJ45 та PoE IEEE802.3 AF

Модуль розширення M5Stack Ethernet Unit with PoE — це комунікаційний блок на базі мікроконтролера ESP32-WROOM-32U, призначений для підключення пристроїв M5Stack до проводної мережі. Він забезпечує стабільний інтернет-зв’язок через порт RJ45 та живлення PoE, звільняючи основний контролер від завдань мережевого обміну.

• Мікроконтролер ESP32-WROOM-32U з частотою 240 МГц
• Підтримка PoE IEEE802.3 AF (до 6 Вт)
• Порт Ethernet RJ45 10 / 100 Мбіт/с
• Управління через AT-команди UART
• Підтримка протоколів TCP, MQTT, HTTP, CoAP
• Вага всього 26.2 г

Зв’язок через кабель та живлення PoE

Модуль оснащений фізичним рівнем PHY IP101G, що підтримує стандарти IEEE 802.3/802.3u та інтерфейс Ethernet RJ45 зі швидкістю 10 / 100 Мбіт/с. Вбудована підтримка PoE IEEE802.3 AF дозволяє отримувати живлення та дані по одному кабелю, спрощуючи монтаж. Максимальна потужність навантаження становить 6 Вт, що достатньо для роботи модуля та підключених датчиків.

Ефективне керування через UART

Мережевий модуль використовує власний процесор ESP32-WROOM-32U з тактовою частотою 240 МГц та продуктивністю 600 DMIPS, не навантажуючи основний контролер M5Stack. Управління здійснюється простими AT-командами через послідовний порт UART (9600 bps 8N1). Такий підхід гарантує стабільну передачу даних навіть при складних мережевих навантаженнях.

Підтримка IoT-протоколів

Завантажене за замовчуванням програмне забезпечення ESP-AT підтримує ключові протоколи передачі даних: TCP, MQTT, HTTP та CoAP. Це дозволяє швидко інтегрувати пристрій у системи «розумного дому» або промислові мережі без необхідності глибокого програмування мережевого стека. MQTT особливо корисний для легковагових телеметричних даних, забезпечуючи надійність при низькій пропускній здатності.

Технічні характеристики та сумісність

Модуль має 4 МБ Flash-пам'яті та 520 кБ SRAM, працює від логічного живлення 3,3 В. Фізичні розміри 72 × 26 × 19.2 мм та вага 26.2 г роблять його компактним доповненням до будь-якої станції M5Stack. Важливо, що модуль не підтримує Wi-Fi та Bluetooth, фокусуючись виключно на надійному з’єднанні через кабель.

Комплектація

У комплект поставки входить сам модуль ESP32 Ethernet Unit with PoE та з'єднувальний кабель довжиною 20 см для підключення до базового контролера.
